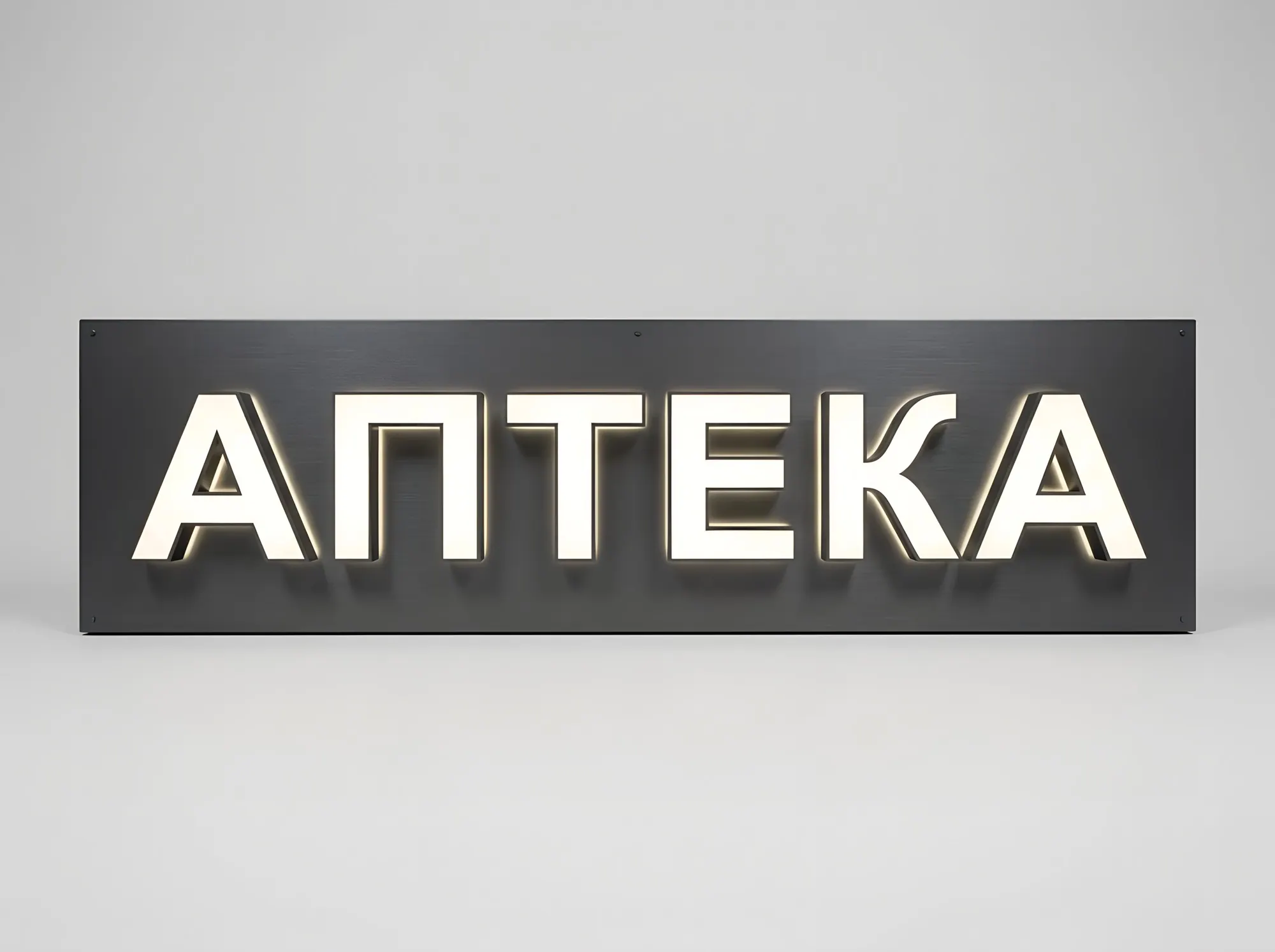

Фасадная вывеска на подложке из композита

Артикул: В-001

Лицо здания, которое видно с другой стороны улицы, днём и ночью.

Классика фасадной рекламы: алюминиевая композитная панель на скрытом металлокаркасе и объёмные световые буквы поверх неё. Подложка выравнивает неровный фасад, прячет провода и блоки питания, а буквы читаются за 50–100 метров. Делаем по вашему макету или по брендбуку сети и согласуем с дизайн-кодом города.

Варианты

• подложка с объёмными световыми буквами
• подложка с несветовыми буквами
• подложка со светящимся кантом по контуру
• подложка-кассета с фрезерованными буквами и вставками акрила
• двухуровневая подложка (рамка и фон разных цветов)

Как устроено

Материалы

алюминиевый композит 3 мм (обшивка 0,21–0,3 мм) или 4 мм (0,3–0,5 мм), сердечник PE или негорючий FR; каркас: труба профильная 20×20×1,5 или 40×20×2, грунт и эмаль; буквы: борт ПВХ 3 мм или алюминий 0,6–1 мм, лицо из опалового акрила 3 мм; кант: алюминиевый уголок или П-профиль

Размеры

Длина 2–12 м (стыки панелей через 3–4 м), высота 0,5–1,5 м; высота букв 200–800 мм.

Подсветка

Лицевая подсветка букв, контражур или комбинированная; по желанию светящийся контур подложки из гибкого неона.

Питание

Низковольтная схема 12 В. Линзованные модули SMD 2835 (0,72–1,5 Вт на модуль, угол 160–175°, IP67) подключаются к герметичному блоку питания 12 В IP67 (Mean Well, Arlight или аналог) с запасом мощности 20–30 %. Блок стоит за подложкой или внутри помещения. Питание 230 В идёт отдельной линией от щита через автомат 6–10 А и УЗО 30 мА (так рекомендует ПУЭ, гл. 6.4). Перемычки между буквами делаем проводом ПВС или ШВВП 2×0,75 в гофре ПНД Ø16, соединения собираем на клеммах WAGO 221 в распаечной коробке IP65. Ввод в здание идёт через гильзу, загерметизированную силиконом. Включение по астрономическому таймеру или фотореле.

Крепление

Подложку крепим на каркас из профильной трубы, каркас к несущей стене через закладные пластины или кронштейны; буквы к подложке на шпильках или саморезами изнутри.. Каркас к бетону или полнотелому кирпичу: рамный дюбель 10×100 или анкерный болт 10×100 с шагом 400–600 мм; к пустотелому кирпичу: химический анкер со шпилькой М10 и сетчатой гильзой 16×85; к газобетону: спиральный дюбель или химанкер для газобетона; композит к каркасу: саморез 4,2×16 со сверлом и пресс-шайбой или заклёпка 4×10; буквы к композиту: шпилька М5 с гайкой и шайбой или саморез 3,5×16 изнутри буквы.. сверло Ø10 SDS-plus по бетону и полнотелому кирпичу; Ø16 под сетчатую гильзу в пустотелом кирпиче (без удара); Ø4–4,2 по металлу под заклёпки; Ø6 под шпильку М5 в композите.

Срок службы

Светодиодные модули работают до 50 000 ч (около 10 лет при 12–14 ч в сутки) до падения яркости на 30 %; блок питания 5–7 лет и меняется за 15 минут; композит не ржавеет и держит цвет 10–15 лет.

Нормы

ГОСТ Р 52044-2003 (требования к средствам наружной рекламы и информации: прочность, крепления, электробезопасность); ПУЭ, гл. 6.4 «Световая реклама, знаки и иллюминация»; СП 20.13330.2016 (ветровые и снеговые нагрузки) для длинных вывесок; местные правила благоустройства и дизайн-код.

Где применяют

магазины, аптеки, кафе, МФЦ, налоговые инспекции, СФР, почтовые отделения, офисы и медицинские центры, торговые центры, автосалоны

Монтаж

1. Замер фасада, проверка основания и места ввода питания
2. Разметка уровнем и лазерным построителем, сверление под кронштейны
3. Установка каркаса и выверка в одну плоскость
4. Навеска подложки с собранными на заводе буквами
5. Прокладка кабеля в гофре до блока питания, подключение в коробке IP65
6. Пробное включение, настройка таймера, уборка

Сколько электроэнергии потребляет такая вывеска?

Немного. Буква высотой 50 см с лицевой подсветкой берёт 8–15 Вт, так что вывеска из десяти букв потребляет как пара старых ламп накаливания. Точную мощность пишем в паспорте изделия.

А если фасад вентилируемый или утеплённый?

Крепим не к облицовке, а к несущей стене или подсистеме: удлинёнными анкерами сквозь утеплитель с дистанционными втулками или через металлокаркас. Узел подбираем на замере, облицовку не нагружаем.

Можно ли сделать подложку в цвет фасада?

Да. Композит выпускается в десятках цветов RAL, а нестандартный оттенок получаем оклейкой плёнкой или порошковой окраской.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
