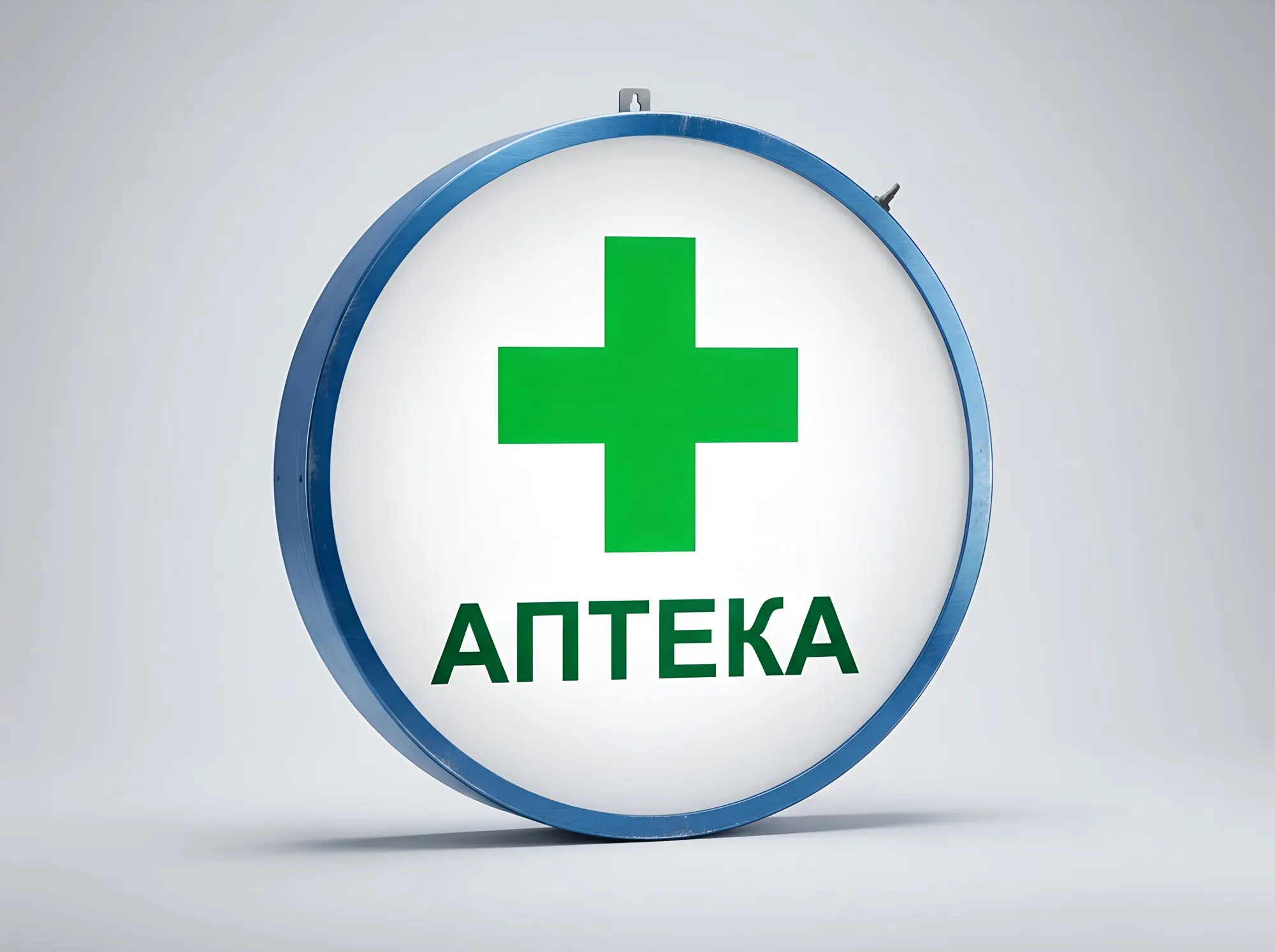

Фигурный световой короб

Артикул: В-005

Короб в форме вашего логотипа: круг, капля, звезда или силуэт.

Когда прямоугольник слишком прост, делаем короб точно по контуру логотипа. Борт гнём на станке из алюминиевой ленты или собираем из ПВХ, лицо фрезеруем из акрила, поэтому форма может быть почти любой. Получается логотип-скульптура, светящийся всей плоскостью.

Варианты

• круглый (частый выбор для логотипов и аптек)
• по контуру логотипа
• многосекционный с разными цветами
• двусторонний фигурный на кронштейне
• с объёмными элементами поверх лица

Как устроено

Материалы

борт: алюминиевая лента 0,8–1,2 мм или ПВХ 3–5 мм высотой 80–150 мм; лицо: акрил опаловый или цветной 3–5 мм, УФ-печать; задняя стенка: ПВХ 8–10 мм или композит 3 мм; обод из алюминиевого профиля

Размеры

Диаметр или габарит 400–2000 мм, глубина 80–150 мм.

Подсветка

Внутренняя подсветка модулями 2835 по задней стенке; по желанию добавляем контражур по периметру.

Питание

Модули 12 В IP67, 0,72–1,5 Вт; блок питания 12 В IP67 с запасом 20–30 %; кабель ПВС 2×0,75 в гофре до коробки IP65; отдельная линия с автоматом и УЗО 30 мА.

Крепление

На стену на шпильках с дистанционными втулками или на подложку; двусторонний — на консольный кронштейн.. Шпильки М6 на химическом анкере (к бетону и кирпичу) или рамный дюбель 10×100 через монтажные уголки; к подложке — шпилька М5 с гайкой.. сверло Ø8 SDS-plus под химанкер со шпилькой М6; Ø10 под рамный дюбель; Ø16 под сетчатую гильзу в пустотелом кирпиче.

Срок службы

Светодиоды до 50 000 ч, блок питания 5–7 лет, корпус 10 лет и более.

Нормы

ГОСТ Р 52044-2003; ПУЭ, гл. 6.4; местные правила благоустройства.

Где применяют

логотипы сетей, аптечные знаки, кафе и барбершопы, медицинские центры

Монтаж

1. Шаблон точек крепления из плёнки по фактическому коробу
2. Сверление, продувка отверстий, установка шпилек на химанкер
3. Выдержка состава по инструкции (обычно 30–60 минут)
4. Подводка кабеля к центру короба
5. Посадка короба, затяжка гаек, герметизация ввода

Есть ли ограничения по форме?

Почти нет: внутренний радиус гиба борта от 15–20 мм. Совсем тонкие элементы логотипа делаем отдельными буквами или неоном.

Сколько потребляет круглый короб диаметром 80 см?

Около 25–35 Вт.
