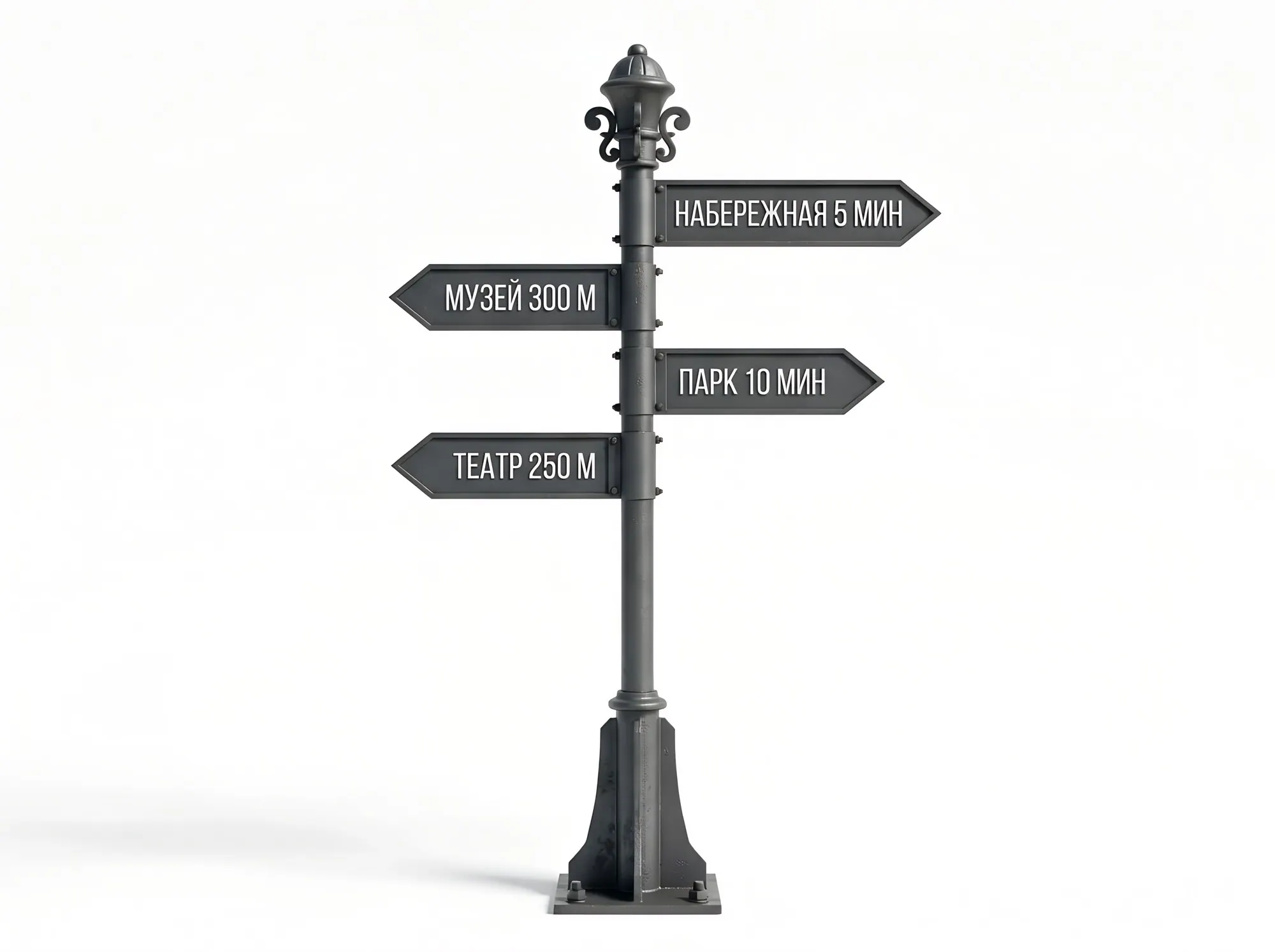

Уличный навигационный указатель на опоре

Артикул: Н-014

Пешеход видит, куда идти и сколько минут до цели, прямо на тротуаре.

Городские и территориальные указатели на собственной опоре: стрелки-«флажки» с направлениями, расстоянием и временем пешком. Ставим на улицах, в парках, на территориях больниц, вузов и предприятий. Опору делаем из окрашенной стали или алюминия, с декоративным навершием по стилю города, а лопасти сменными.

Варианты

• столб со стрелками-лопастями (фингерпост)
• двухсторонний указатель на двух стойках
• указатель с картой района
• с декоративным навершием и гербом
• двуязычный (русский и английский или национальный язык)

Как устроено

Материалы

стойка: стальная труба Ø76–108 мм или профиль 80×80 мм, порошковая окраска; лопасти: алюминиевый профиль или композит 4 мм; световозвращающая плёнка или УФ-печать с антивандальной ламинацией; декоративные элементы: литьё, лазерная резка

Размеры

Высота 2,5–3,5 м; лопасти 600×150 – 1200×250 мм

Подсветка

Опционально: подсветка навершия или встроенный светильник

Питание

При подсветке: кабель 220 В в опоре, БП 12/24 В IP67

Крепление

Бетонирование опоры в грунт или на фланец с анкерной закладной. Закладная из 4 шпилек М16 длиной 500–600 мм с плитой; гайки М16 с шайбами; хомуты для лопастей. сверло При монтаже на готовое основание: Ø18–20 под химический анкер М16

Срок службы

Каркас 15–20 лет при цинковании и порошковой окраске; печать на лопастях 5–7 лет

Нормы

Правила благоустройства и дизайн-код города; ГОСТ Р 52290-2004 и ГОСТ Р 52289-2019 для дорожных знаков туристской навигации; СП 20.13330 по ветровой нагрузке

Где применяют

городские улицы и набережные, парки, больничные городки, кампусы вузов, промышленные территории

Монтаж

1. Разбить место, проверить подземные коммуникации
2. Выкопать котлован 400×400×700–1000 мм
3. Установить закладную, залить бетоном B20–B25
4. Через 7–14 дней установить опору на фланец
5. Закрепить лопасти, выставить направления по компасу

Нужно ли согласование?

На городских улицах да, по правилам благоустройства. На своей территории обычно достаточно решения владельца.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
