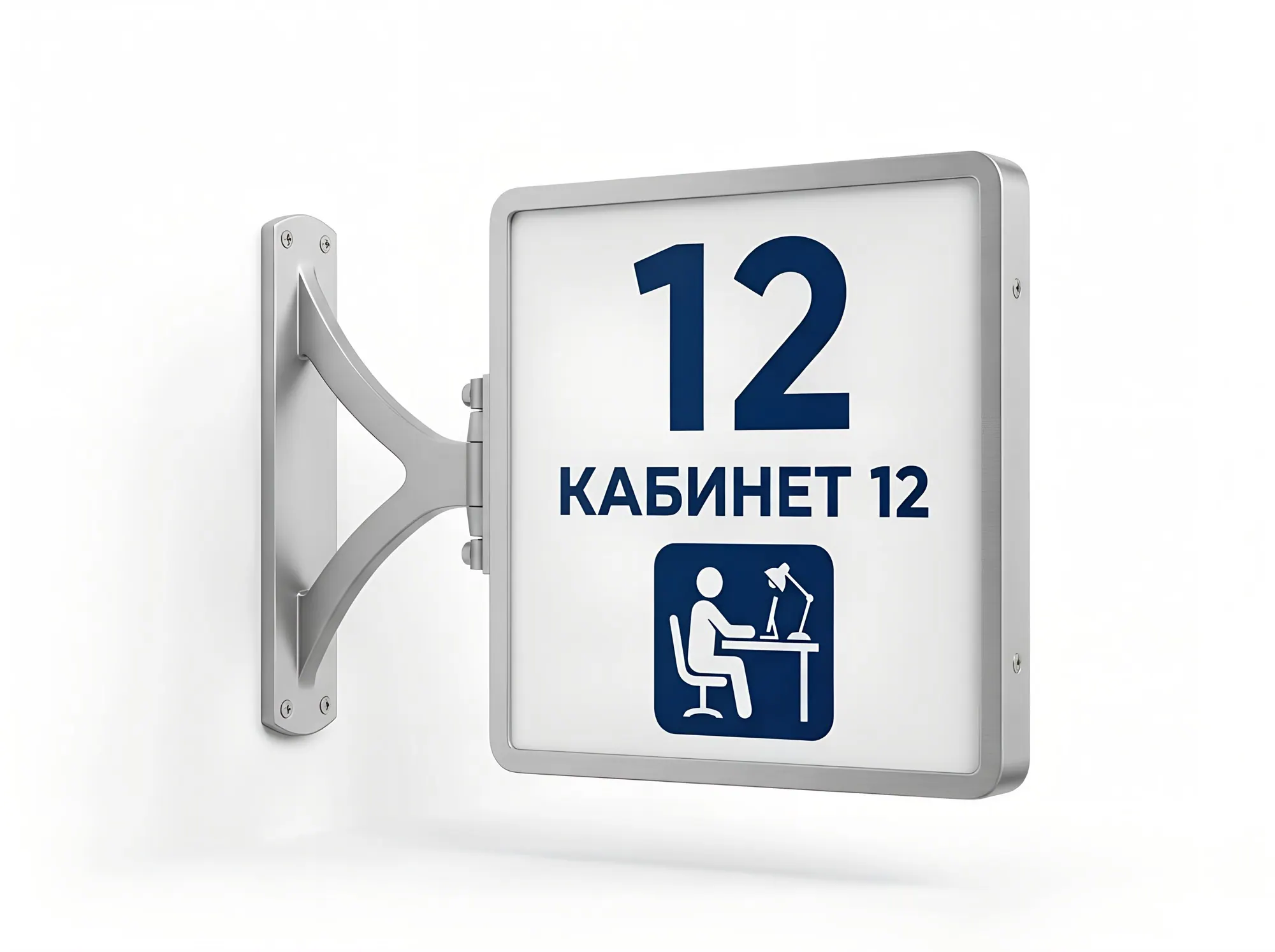

Консольный (флаговый) указатель и номерок-кронштейн
Артикул: Н-004
Торчит из стены поперёк коридора: номер кабинета видно заранее, а не когда уже прошёл мимо.
Двусторонняя табличка на кронштейне, установленная перпендикулярно стене. Плоскую табличку на двери в длинном коридоре видно только в упор, а флаговую читают издалека с обеих сторон. Делаем номерки-кронштейны над дверями кабинетов, консольные указатели служб и флажки в фирменном стиле учреждения.
Варианты
- плоский флажок на торцевом креплении
- на кронштейне из алюминиевого профиля
- двусторонний короб со сменными вставками
- световой консольный (панель-кронштейн)
- фигурный: круг, скруглённый квадрат, форма логотипа
Как устроено
- Материалы
- акрил 5–10 мм; алюминиевый композит 3–4 мм; ПВХ 5–10 мм; алюминиевый профиль или стальной кронштейн с порошковой окраской
- Размеры
- 150×150, 200×200, 300×150, 400×200, 500×250 мм; вылет 150–450 мм
- Подсветка
- Опционально: световой короб на LED-модулях или торцевая подсветка акрила
- Питание
- Для светового варианта: БП 12 В 20–60 Вт, IP20 в помещении
- Крепление
- Монтажная пластина или кронштейн на стену; панель вставляется в паз или фиксируется винтами. Бетон/кирпич: 2–4 дюбеля 6×40 + саморез 4×50; ГКЛ: металлический дюбель Molly 5×52 или крепление в закладную; панель: винты М4 с потайной головкой. сверло Ø6 по бетону; Ø8–10 по ГКЛ под Molly
- Срок службы
- 10 лет и больше; вставки меняются без снятия кронштейна
- Нормы
- СП 59.13330.2020: выступающие элементы над путём движения ниже 2,2 м не допускаются; ГОСТ Р 52131-2019
- Где применяют
- коридоры поликлиник и больниц, школы, административные здания, офисы
Монтаж
- Разметить ось над дверью или рядом, низ панели не ниже 2,1–2,2 м
- Просверлить отверстия по монтажной пластине
- Закрепить кронштейн на дюбели
- Вставить панель и затянуть фиксирующие винты
- Проверить вертикаль уровнем
Не будут задевать головой?
Низ консоли ставим выше 2,1–2,2 м: выступающие предметы ниже этой отметки запрещены требованиями доступной среды.
Можно номер кабинета с подсветкой?
Да, есть световые консоли на светодиодах; один маломощный блок питания тянет несколько штук.
