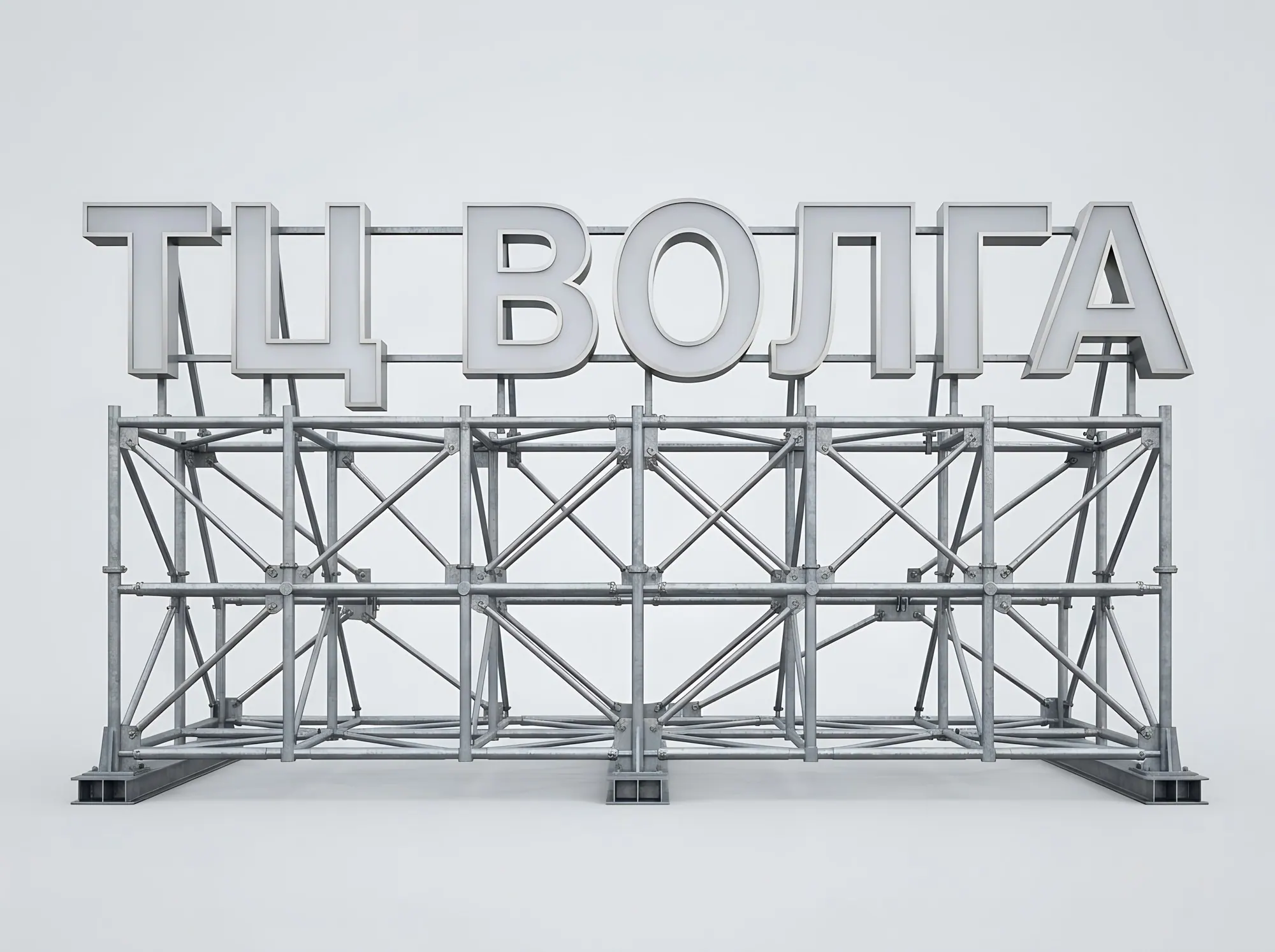

Крышная рекламная конструкция

Артикул: В-012

Название, которое видно с проспекта, с трассы и из окна соседнего района.

Объёмные световые буквы высотой от метра и выше на пространственном стальном каркасе над кровлей. Это самая заметная и самая ответственная вывеска, поэтому начинаем с обследования кровли и расчёта каркаса на ветер, снег и обледенение. Делаем проект, изготавливаем металлоконструкции, буквы и электрику, монтируем краном.

Варианты

• объёмные световые буквы на каркасе
• буквы с открытыми светодиодами (видны с большого расстояния)
• световой логотип плюс буквы
• несветовые буквы с заливающей подсветкой
• каркас на балластных блоках без проколов кровли
• каркас с креплением к парапету или к плитам перекрытия

Как устроено

Материалы

каркас: труба профильная 60×60, 80×80, 100×100 стенкой 3–4 мм, швеллер, уголок; горячее цинкование или грунт-эмаль по металлу; буквы: борт из алюминия 1–1,2 мм или оцинкованной стали, лицо из акрила 4–5 мм или поликарбоната; обслуживающие площадки и ограждения по проекту

Размеры

Высота букв 1–3 м и больше, длина конструкции 6–40 м.

Подсветка

Лицевое свечение, открытые диоды или полное свечение; на большой высоте ставим модули повышенной яркости.

Питание

Модули 12 В IP67, блоки питания 12 В IP67 в шкафу IP54–IP65 на каркасе с доступом с площадки обслуживания. От щита здания — кабель ВВГнг(А)-LS 3×2,5 в металлорукаве или лотке, отдельная группа с автоматом и УЗО 30 мА, рубильник аварийного отключения у конструкции, фотореле или астрономический таймер. Каркас подключаем к системе молниезащиты и заземления здания.

Крепление

Пространственный каркас опирается на несущие элементы здания: на плиты перекрытия или парапет через закладные, либо на балластные основания. Узлы проходки кровли герметизируем.. Химический анкер со шпилькой М12–М16 класса прочности 8.8 в железобетон; опорные пластины 200×200×8–10 мм; болтовые соединения каркаса М12–М16 с шайбами и гроверами; балласт — бетонные блоки ФБС по расчёту на опрокидывание.. сверло Ø14–18 SDS-max по железобетону под химанкер (диаметр по инструкции к анкеру).

Срок службы

Цинкованный каркас 25 лет и более; светодиоды до 50 000 ч; блоки питания 5–7 лет, плановое обслуживание раз в год.

Нормы

ГОСТ Р 52044-2003; СП 20.13330.2016 «Нагрузки и воздействия»; СП 16.13330.2017 «Стальные конструкции»; СП 28.13330 (защита от коррозии); ПУЭ, гл. 6.4; СО 153-34.21.122-2003 (молниезащита); местные правила размещения крышных конструкций.

Где применяют

торговые и бизнес-центры, заводы и логистические комплексы, гостиницы и автосалоны, здания вдоль трасс и проспектов

Монтаж

1. Обследование кровли и несущих конструкций
2. Проект с расчётом по СП 20.13330 и СП 16.13330, согласование с собственником здания
3. Изготовление и цинкование каркаса, сборка букв
4. Подготовка опорных узлов, гидроизоляция проходок
5. Монтаж краном по секциям
6. Электромонтаж, подключение молниезащиты, пусконаладка, исполнительная документация

Нужно ли дырявить кровлю?

Не всегда. На плоской кровле часто ставим каркас на балластные основания. Если без креплений не обойтись, проходки делаем с заводскими манжетами и гидроизоляцией.

Кто отвечает за расчёт?

Мы. Делаем проект с расчётом на ветер и снег и отдаём его вместе с исполнительной документацией.
