Мнемосхема электроснабжения для ТП и РУ

Артикул: М-008

Однолинейная схема прямо на щите — дежурный видит всё без документации.

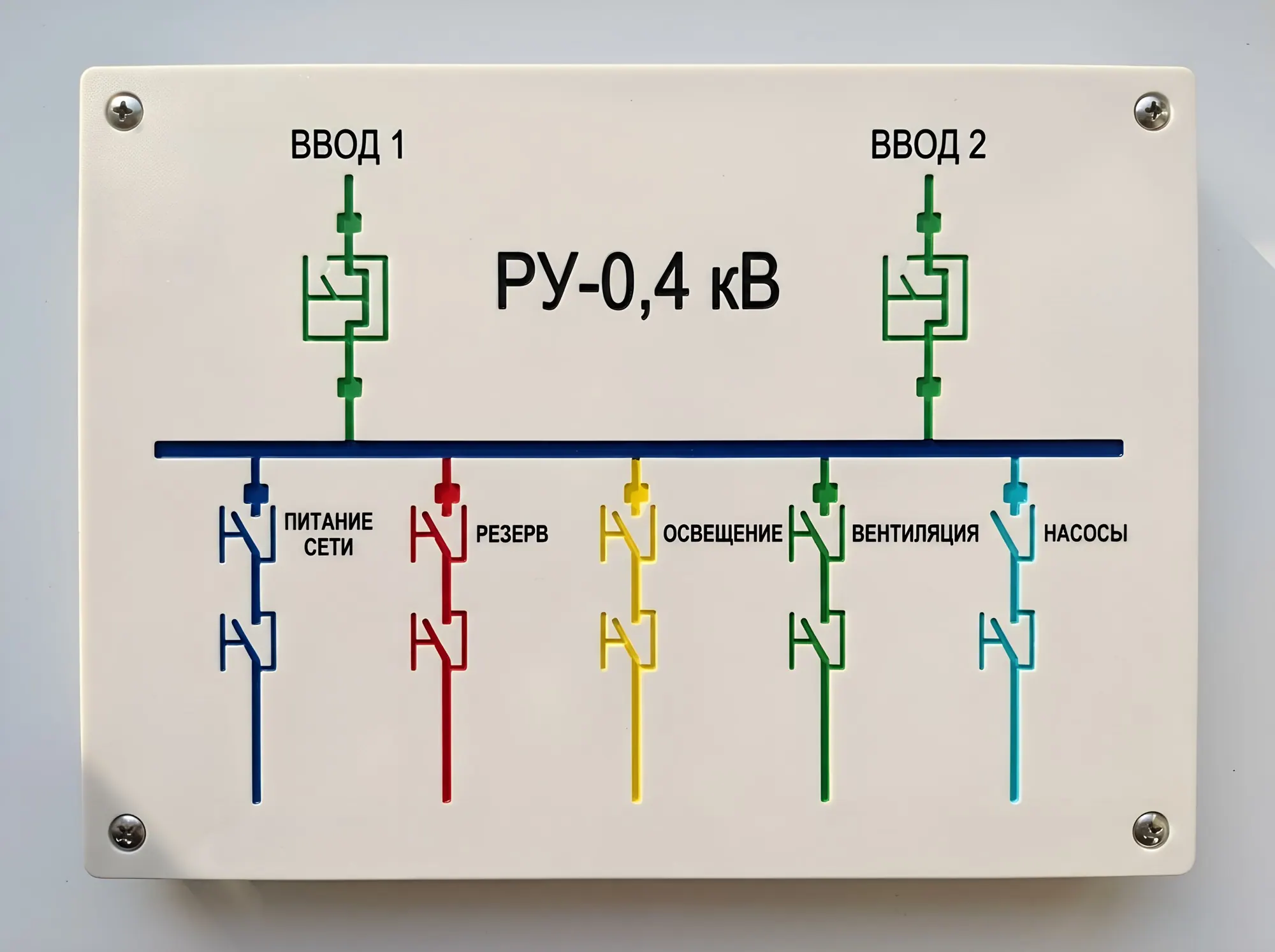

Мнемосхема для трансформаторных подстанций, распределительных устройств и электрощитовых: однолинейная схема с вводами, шинами, автоматами и номерами отходящих линий. Наносится на щит или на двери шкафов, выполняется стойкими материалами и цветами по классам напряжения. Помогает избежать ошибочных переключений.

Варианты

• Наклейка на дверь щита
• Пластина из гравировального пластика
• Металлическая на алюминии с УФ-печатью
• С ячейками для сменных указателей положения
• Общая настенная схема подстанции

Как устроено

Материалы

Гравировальный двухслойный пластик 1,5 мм; Алюминий 1 мм с печатью; Самоклеящаяся плёнка с ламинацией, огнестойкая — по запросу

Размеры

А4–А2 на дверь шкафа; настенная — до 2000×1000 мм.

Крепление

На двери шкафов — на клей и заклёпки; на стену — дюбели.. Заклёпки 3,2×8 или VHB; дюбель 6×40 + шуруп 4×40 для настенной. сверло Ø3,3 по металлу двери; Ø6 по бетону

Срок службы

15+ лет.

Где применяют

Трансформаторные подстанции, Электрощитовые зданий, Распределительные пункты, Промышленные предприятия

Монтаж

1. Получить актуальную однолинейную схему
2. Согласовать макет с энергетиком
3. Обезжирить дверь и наклеить или приклепать
4. Сверить надписи с маркировкой линий

Нарисуете по нашей схеме?

Да, по скану или чертежу перерисуем схему в векторе и согласуем с вами.

Можно сменные обозначения?

Да, добавляем ячейки под магнитные или вставные указатели.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
