Мнемосхема газорегуляторного пункта

Артикул: М-014

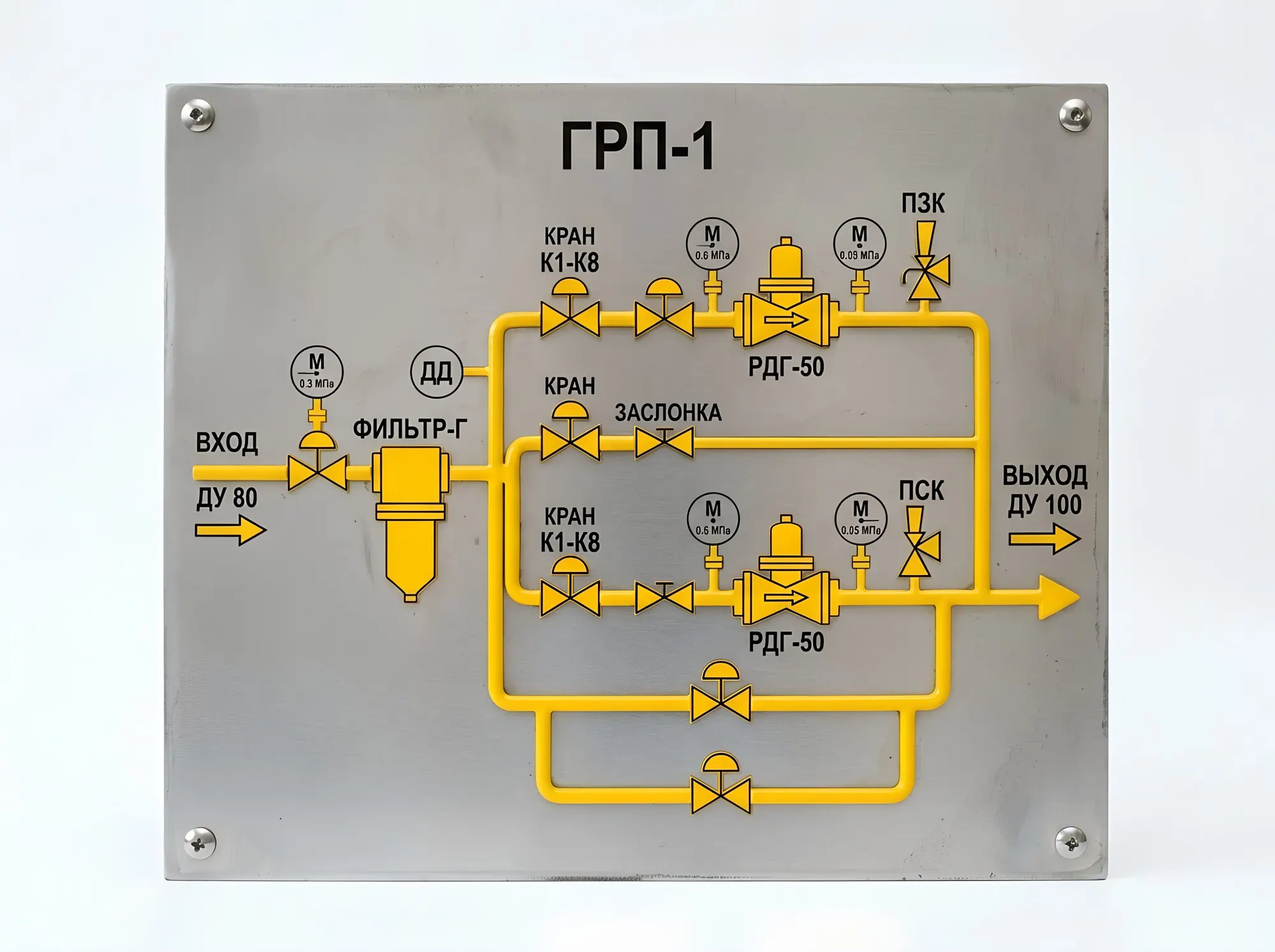

Схема газопровода у входа в ГРП — без ошибок при обслуживании.

Технологическая схема для газорегуляторных пунктов, ШРП и газовых котельных: узлы редуцирования, запорная арматура, предохранительные клапаны, байпас, направление потока. Выполняется из негорючих или трудногорючих материалов и вешается в помещении или на внутренней стороне дверцы шкафа.

Варианты

• На дверцу шкафного пункта
• Настенная в помещении ГРП
• На алюминии с УФ-печатью
• С таблицей режимов и давления
• С номерами арматуры по проекту

Как устроено

Материалы

Алюминий 1–1,5 мм; Сталь с порошковой покраской; УФ-печать или шелкография

Размеры

А4, А3, 600×400, 800×600 мм.

Крепление

На дверцу — заклёпки или винты; на стену — дюбели.. Заклёпки 3,2×8 или винты М4 с гайкой; дюбель 6×40. сверло Ø3,3–4,2 по металлу; Ø6 по бетону

Срок службы

15+ лет.

Где применяют

ГРП и ШРП, Газовые котельные, Предприятия газового хозяйства, Промышленные объекты

Монтаж

1. Получить актуальную схему от эксплуатирующей организации
2. Согласовать макет
3. Закрепить на дверце или стене
4. Сверить с арматурой на месте

Используете горючий пластик?

Нет, для газовых объектов делаем на металле.

Нанесёте давление и режимы?

Да, таблицу режимов добавляем на схему.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
