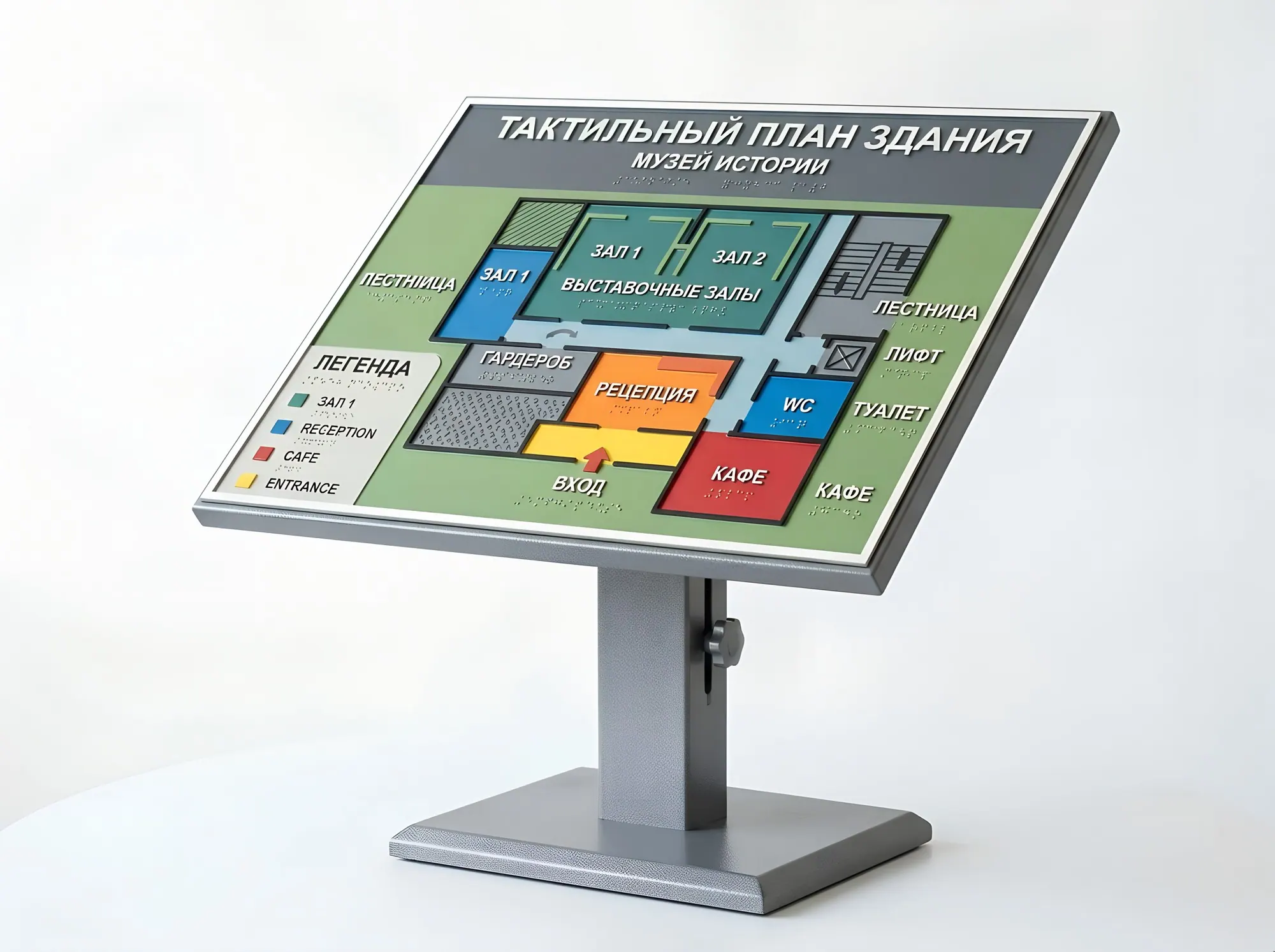

Тактильная мнемосхема на стойке (пюпитр)

Артикул: М-002

Наклонная схема на стойке — удобно читать руками и глазами.

Мнемосхема на металлической стойке-пюпитре с наклонной рабочей поверхностью, которую удобно исследовать двумя руками. Ставится в вестибюле там, где нет подходящей стены, и привлекает внимание всех посетителей. Стойка надёжно анкерится к полу и не шатается при касании.

Варианты

• На одной центральной стойке
• На двух стойках (для больших схем)
• С наклоном 15–45° к горизонтали
• С кнопкой вызова персонала
• Под звуковой модуль (см. тактильно-звуковая)

Как устроено

Материалы

Стойка: труба Ø50–76 мм или профиль 60×60 мм, порошковая окраска / нержавеющая сталь; Пюпитр: сталь 1,5–2 мм с отбортовкой; Схема: акрил 4 мм, композит 3 мм с УФ-рельефом; Фланец 200×200×6 мм

Размеры

Схема 400×300 — 800×600 мм (глубина не более ≈600 мм для доступности); высота нижнего края 0,7–0,8 м, верх стойки 0,9–1,1 м.

Крепление

Фланец стойки анкерится к бетонному полу; на плитке — сверление через плитку с последующей декоративной накладкой.. Клиновой анкер М8×75 или анкерный болт 10×80, 4 шт.; декоративная накладка-юбка на фланец. сверло Ø8 (анкер-клин М8) или Ø10 по бетону; по керамограниту — сначала алмазная коронка/сверло по керамике Ø8–10

Срок службы

15+ лет стойка; схема 10+ лет.

Нормы

ГОСТ Р 59602-2021 (горизонтальное/наклонное размещение 30–45°, нижний край 0,7–0,8 м), ГОСТ Р 56832-2020, СП 59.13330.2020.

Где применяют

Вестибюли поликлиник и больниц, МФЦ, Вузы, Театры и музеи, Вокзалы и аэропорты

Монтаж

1. Выбрать место справа от входа, не далее 4 м, с подходом без препятствий
2. Разметить отверстия по фланцу
3. Сверлить пол, продуть отверстия
4. Установить анкеры, выставить стойку по отвесу, затянуть
5. Закрыть фланец накладкой
6. Установить схему на пюпитр

Можно ли ставить на плитку?

Да, сверлим через плитку алмазным инструментом и закрываем фланец декоративной накладкой.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
