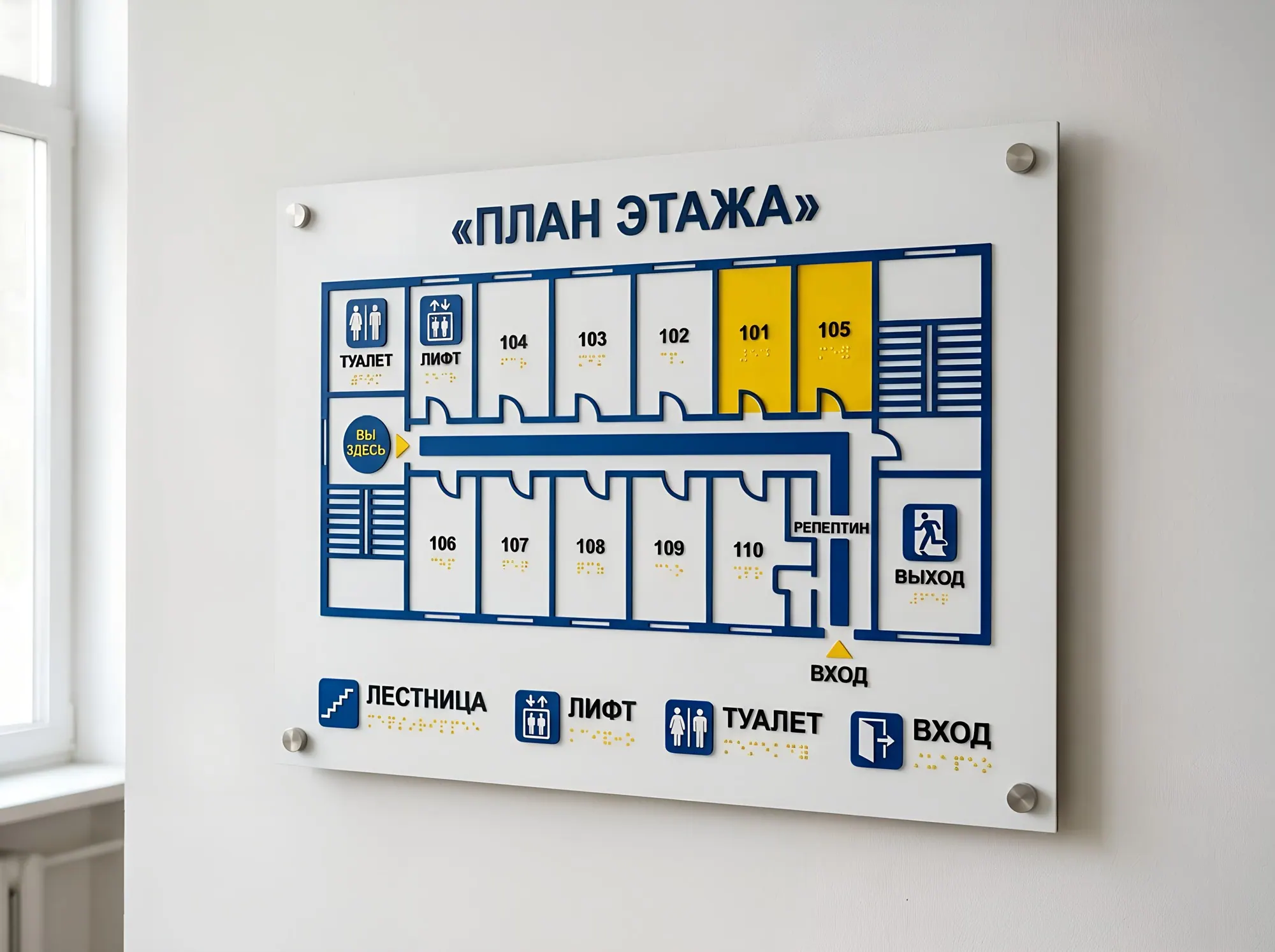

Тактильная мнемосхема настенная
Артикул: М-001
План здания, который можно прочитать пальцами.
Тактильно-визуальная схема этажа или здания с рельефными линиями, пиктограммами, контрастной цветовой графикой и надписями шрифтом Брайля. Помогает незрячим и слабовидящим посетителям самостоятельно понять, где вход, регистратура, лифт, туалет и выход. Разрабатываем схему по вашим поэтажным планам и изготавливаем строго по ГОСТ Р 59602-2021.
Варианты
- Поэтажная схема
- Схема здания целиком
- Схема путей движения к ключевым помещениям
- Схема санузла (у двери санитарного помещения)
- Тактильный план эвакуации
- С легендой и Брайлем по краю
Как устроено
- Материалы
- Оргстекло (акрил) 3–5 мм; ПВХ 3–5 мм, композит 3 мм; ABS-пластик 1,3–3 мм; Рельеф: УФ-печать с подъёмом 0,8–2 мм или фрезерованные накладки; Брайль: УФ-печать или акриловые полусферы
- Размеры
- 400×300, 470×610, 600×400, 600×800, 800×600 мм; схема санузла 300×300 / 200×300 мм.
- Крепление
- На стену в вестибюле справа по ходу движения, жёстко, без люфта: на дистанционные держатели с минимальным выступом или на монтажный скотч + дюбели.. Держатели Ø16×13 мм, 4 шт.; дюбель 6×30 + шуруп 4×40; дополнительно скотч 3M VHB 1,1 мм по периметру. сверло Ø6 по бетону; по акрилу отверстия Ø8 делаем на производстве
- Срок службы
- 10+ лет; рельеф УФ-печати выдерживает регулярное ощупывание.
- Нормы
- ГОСТ Р 59602-2021 (тактильно-визуальные средства для инвалидов по зрению: рельеф 2D 0,8–2 мм), ГОСТ Р 56832-2020 (шрифт Брайля), ГОСТ Р 52131-2019, СП 59.13330.2020.
- Где применяют
- Поликлиники и больницы, МФЦ, СФР, ФНС, Школы и вузы, Библиотеки и музеи, Вокзалы, Учреждения культуры и спорта
Монтаж
- Выбрать место: справа от входа, не далее 4 м
- Разметить высоту: настенная — в зоне 1,2–1,6 м от пола
- Сверлить, установить дюбели
- Закрепить мнемосхему без люфта
- Проверить подход: тактильный указатель на полу к схеме
Что нужно для разработки?
Поэтажный план (подойдёт план эвакуации или БТИ) и список ключевых помещений. Схему мы рисуем сами и присылаем на согласование.
На какой высоте вешать?
Настенную — в зоне 1,2–1,6 м, наклонную или горизонтальную — 0,7–1,4 м от пола.
