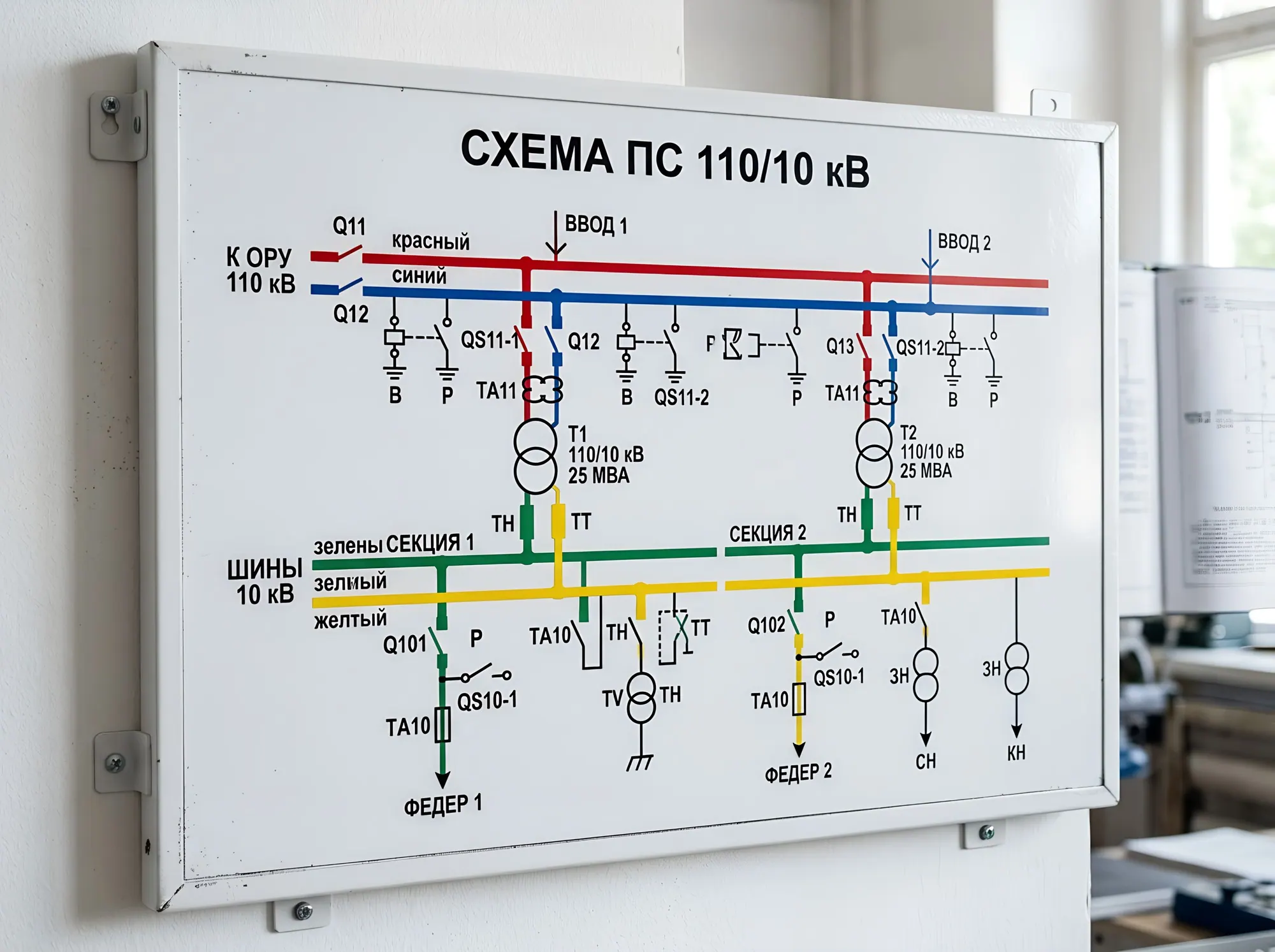

Мнемосхема технологическая (диспетчерская, оперативная)

Артикул: М-007

Схема сетей и оборудования на стене диспетчерской — наглядно и с переставными символами.

Плоская мнемосхема технологического процесса, электрической или тепловой сети, водоснабжения: на жёсткой основе с полноцветной печатью и магнитной поверхностью для переставных символов (заземления, плакаты «Не включать», положение коммутационных аппаратов). Это доступная альтернатива мозаичным щитам для небольших диспетчерских, подстанций, котельных и учебных классов. Схему разрабатываем по вашей исполнительной документации.

Варианты

• Печатная схема на композите/ПВХ
• Магнитная (оцинкованная сталь) с переставными магнитными символами
• Под маркер (можно делать отметки)
• Секционная — набирается из панелей 1000×1000 мм
• С LED-индикацией отдельных точек
• Мнемосхема для учебного класса

Как устроено

Материалы

Оцинкованная сталь 0,5–0,7 мм на основе ДВП/композита (магнитная); Композит 3 мм, ПВХ 5 мм; УФ-печать с защитным лаком или ламинацией; Магнитные символы: магнитный винил 0,7–1,5 мм с печатью

Размеры

От 1000×700 до сборных полей 2000×6000 мм; секции 1000×1000 или 1000×1500 мм.

Подсветка

Опционально: светодиодные индикаторы 12/24 В в точках схемы.

Питание

Опционально: БП 24 В DIN-рейка, подключение к шкафу диспетчерской.

Крепление

Настенно на каркас из профиля или непосредственно на стену через скрытые навесы; секции стыкуются встык.. Монтажный профиль/рейка + дюбель 8×50, шуруп 5×60 через 500–600 мм. сверло Ø8 по бетону

Срок службы

10–15 лет; изменения схемы — заменой отдельных секций или наклейками.

Нормы

Условные обозначения по ЕСКД (ГОСТ 2.721, 2.755 и др.); наличие оперативной схемы — по Правилам технической эксплуатации электроустановок потребителей (приказ Минэнерго № 811 от 12.08.2022).

Где применяют

Диспетчерские ЖКХ и энергетики, Подстанции и РП, Котельные и ЦТП, Водоканалы, Учебные классы энергетиков

Монтаж

1. Закрепить несущие рейки по уровню
2. Навесить секции слева направо, состыковать
3. Проверить совпадение линий схемы на стыках
4. Разместить магнитные символы

Чем отличается от мозаичного щита?

Мозаичный щит — сложная электронная система. Печатная магнитная мнемосхема дешевле, быстрее в изготовлении и подходит, когда не нужна автоматическая телесигнализация.
