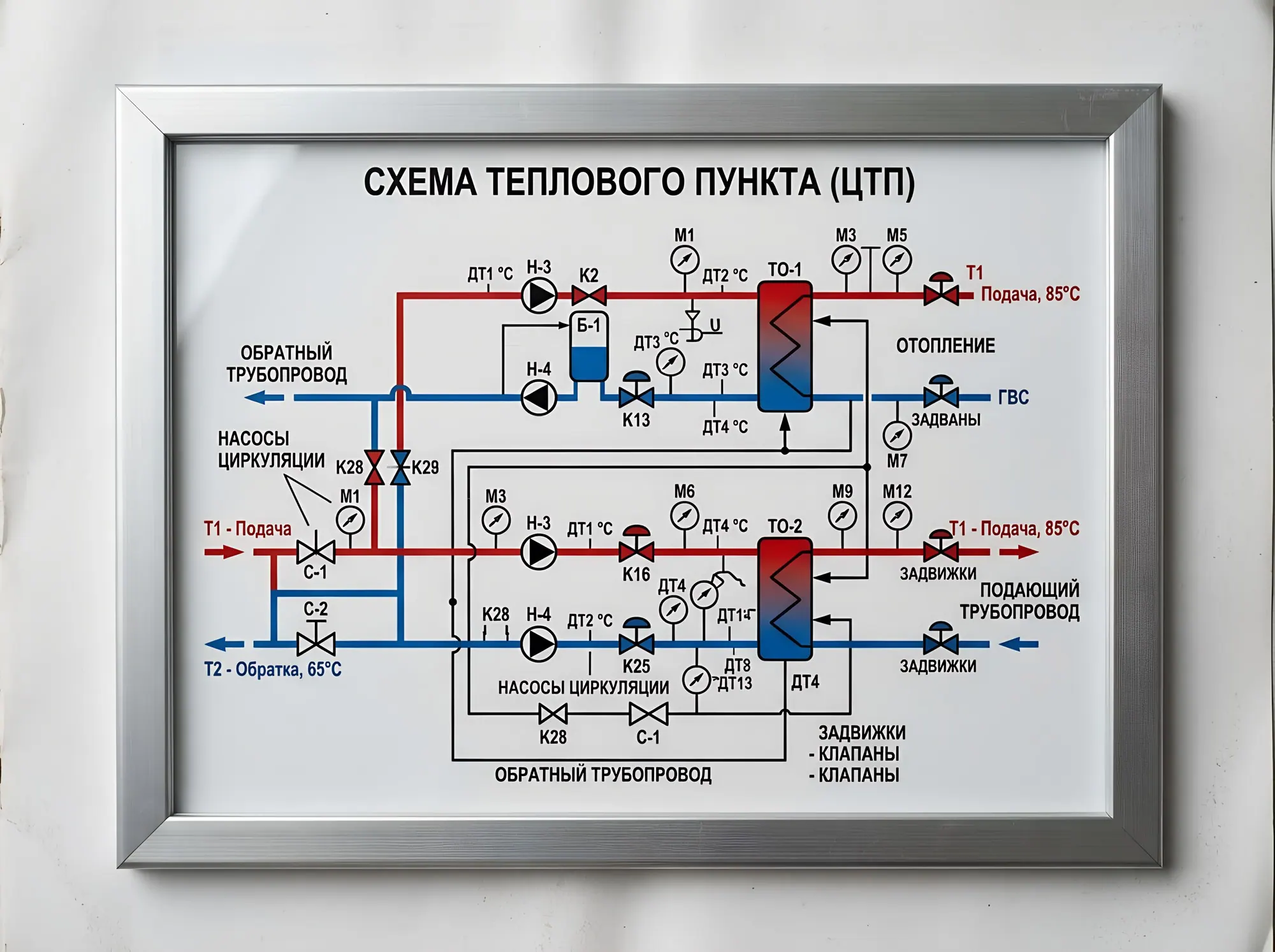

Мнемосхема трубопроводов теплового пункта и котельной

Артикул: М-009

Схема с цветами трубопроводов — оператор понимает систему с первого взгляда.

Настенная технологическая схема для ИТП, ЦТП и котельных: подающие и обратные линии, насосы, задвижки, теплообменники с номерами арматуры. Цвета трубопроводов совпадают с опознавательной окраской на объекте. Оформляется в рамке под защитным покрытием, чтобы не боялась влажности и температуры.

Варианты

• Плоская печатная в рамке
• С номерами арматуры и паспортными данными
• С карманами для режимных карт
• С магнитными указателями открыт/закрыт
• Под оргстеклом

Как устроено

Материалы

Композит 3 мм с УФ-печатью; Алюминиевый профиль; Оргстекло 3 мм или ламинация

Размеры

800×600, 1200×800, 1500×1000 мм.

Крепление

Настенный в операторской или у входа в помещение.. Дюбель 6×40 + шуруп 4×40, 4–6 точек. сверло Ø6 по бетону и кирпичу; Ø8 под «молли» в ГКЛ

Срок службы

10–15 лет в условиях повышенной влажности.

Нормы

Цвета трубопроводов — по ГОСТ 14202-69.

Где применяют

Индивидуальные и центральные тепловые пункты, Котельные, Насосные станции, Вентиляционные камеры

Монтаж

1. Разметить точки по уровню, верх стенда на высоте 1,8–2,0 м
2. Просверлить отверстия и забить дюбели
3. Повесить стенд и выровнять

Учтёте нашу нумерацию задвижек?

Да, переносим номера с проектной схемы или с бирок на объекте.

Выдержит жару в котельной?

Композит и УФ-печать спокойно работают до +60 °C.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
