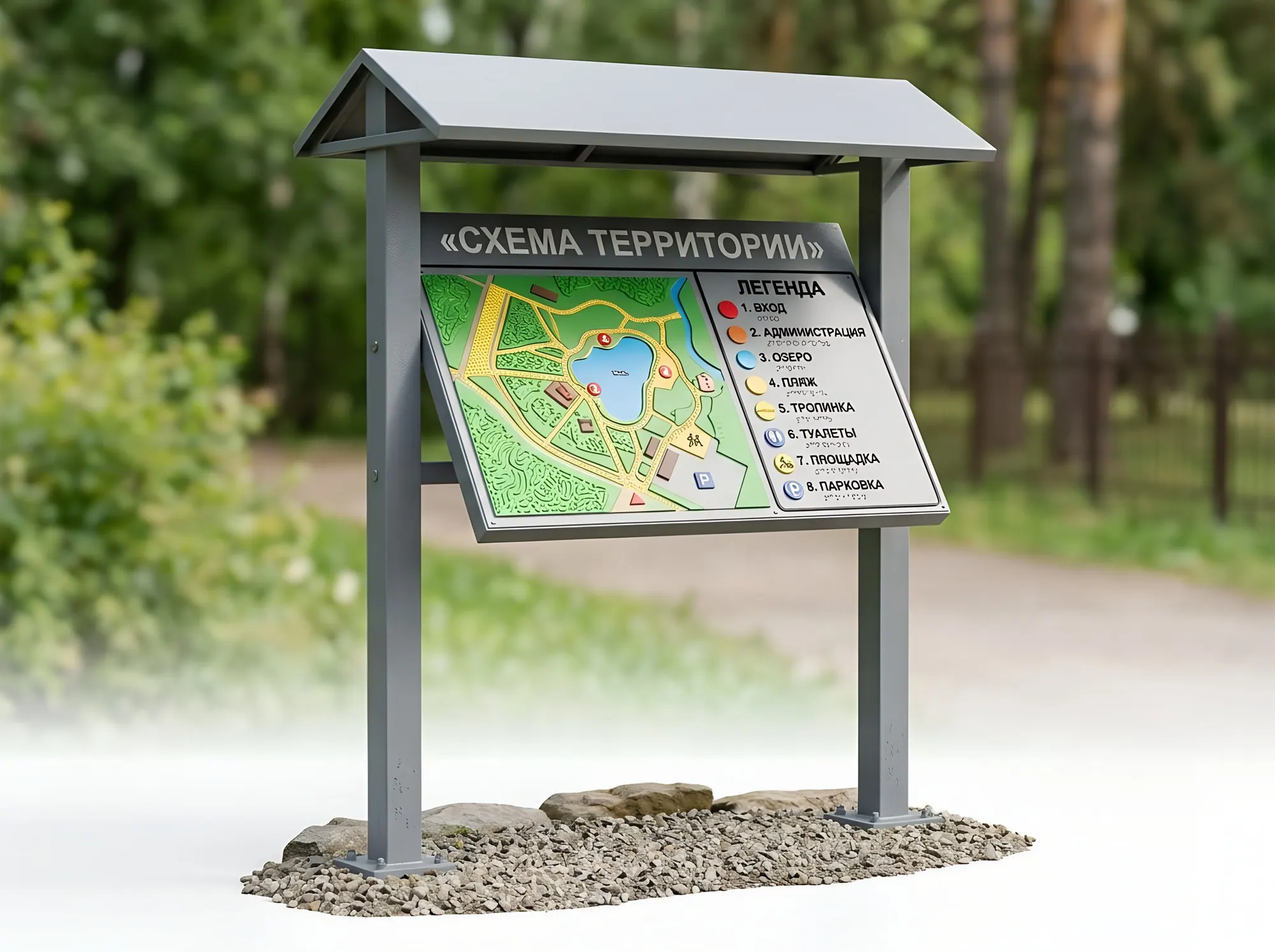

Уличная тактильная мнемосхема на стойке

Артикул: М-003

Схема территории у входа — в мороз, дождь и под палящим солнцем.

Уличная тактильная схема территории или входной группы на металлической стойке с козырьком. Показывает расположение входов, пандусов, парковки для инвалидов, остановок и корпусов. Делаем из материалов, которые не выгорают и не трескаются на морозе, а стойку бетонируем или ставим на анкеры к основанию. Изготавливали в том числе трёхсекционные уличные тактильные стенды.

Варианты

• Одностоечная с наклонной схемой
• Двухстоечная с козырьком
• Трёхсекционный уличный тактильный стенд
• С информацией об учреждении и Брайлем
• Со звуковым модулем на солнечной панели или от сети

Как устроено

Материалы

Стойки: профильная труба 60×60, 80×40 мм, оцинковка + порошковая окраска; Схема: композит 4 мм или нержавеющая/анодированная алюминиевая панель с рельефом; Рельеф: УФ-печать с защитным лаком или фрезерованный акрил на клею; Козырёк: композит или поликарбонат

Размеры

Схема 600×400 — 1000×700 мм; трёхсекционный стенд до 2400 мм шириной; высота нижнего края схемы 0,7–0,8 м.

Подсветка

Опционально: подсветка из-под козырька LED 12 В IP65.

Питание

Опционально: кабель ВВГнг 3×1,5 в ПНД-трубе, БП 12 В IP67; автономно — солнечная панель + АКБ.

Крепление

Бетонирование стоек или фланцевое крепление на бетонное основание.. Бетон М200–М300; фланец 200×200×8, 4 анкера-шпильки М12 (химический анкер). сверло Бур Ø200–250 мм на 0,8–1,0 м; под химанкер — Ø14 по бетону

Срок службы

Стойки 15+ лет; схема на улице 7–10 лет.

Нормы

ГОСТ Р 59602-2021, ГОСТ Р 56832-2020, СП 59.13330.2020; ветровая нагрузка — СП 20.13330.2016.

Где применяют

Территории больниц и поликлиник, Школы и вузы, Парки, Санатории, Реабилитационные центры, Вокзалы

Монтаж

1. Выбрать место у входа на пути движения, согласовать с тактильной плиткой
2. Пробурить ямы/подготовить основание
3. Установить стойки по уровню, забетонировать
4. После набора прочности смонтировать схему и козырёк
5. Проверить жёсткость без люфта

Не выгорит ли цвет?

Используем УФ-стойкие чернила с защитным лаком; цвет и рельеф сохраняются 7–10 лет.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
