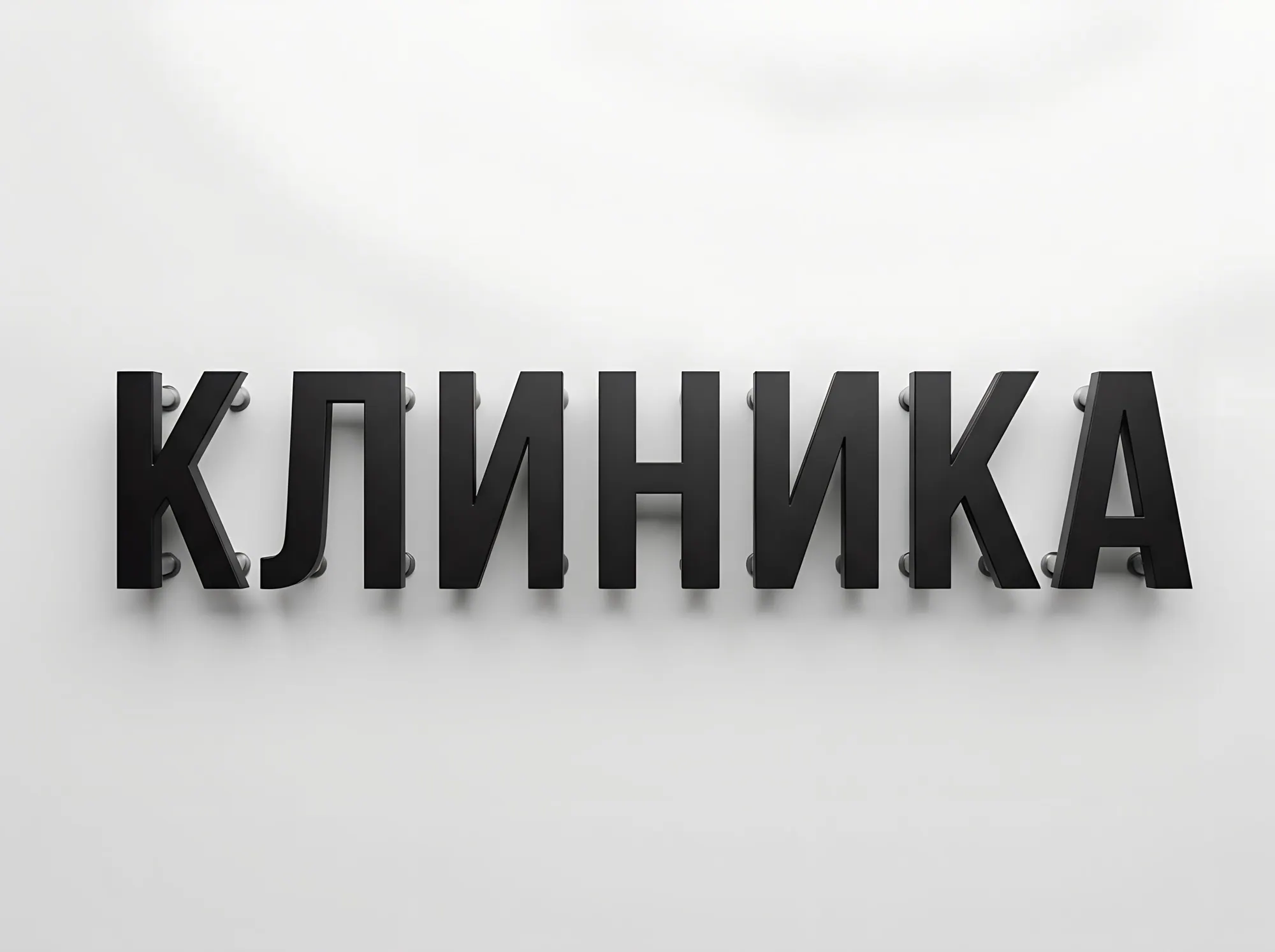

Объёмные буквы с контражурной подсветкой

Артикул: О-002

Буквы «парят» над стеной в мягком световом ореоле.

При контражуре свет направлен назад, на стену: лицо буквы непрозрачное, а вокруг силуэта горит ровный ореол. Это самый статусный тип подсветки, его выбирают банки, клиники, рестораны и офисы. Важно всё: зазор до стены, угол модулей и цвет фона, и мы рассчитываем это заранее.

Варианты

• корпус из ПВХ с окраской
• корпус из алюминия с порошковой окраской
• корпус из нержавейки (зеркало, шлиф, золото)
• открытая тыльная сторона или задник из прозрачного или опалового акрила
• на дистанционных держателях к стене
• на светлой подложке (если стена тёмная или фактурная)

Как устроено

Материалы

лицо и борт: ПВХ 3–5 мм, алюминий 1–1,5 мм, нержавейка 0,8–1,2 мм; задник: прозрачный или опаловый акрил 3–5 мм, поликарбонат; держатели: шпилька М6 с дистанционной втулкой 30–50 мм

Размеры

Высота 150–1500 мм; глубина корпуса 30–80 мм; зазор до стены 30–50 мм (рабочий диапазон 20–60 мм); минимальная толщина штриха 30–40 мм.

Подсветка

Контражур: модули 2835 с линзой на внутренней стороне лица или задника, светят на стену. Шире зазор — мягче и шире ореол, меньше — ярче и чётче контур. Лучший фон — матовая светлая стена: на глянце видны отражения модулей, на тёмной стене ореол пропадает.

Питание

Модули 12 В IP67, блок питания 12 В IP67 с запасом 20–30 % (на букву 500 мм — 6–10 Вт). Провод выходит из задника прямо в отверстие в стене за буквой, поэтому снаружи кабель не виден; на стороне помещения или за подложкой собираем цепь в коробке IP65 на клеммах WAGO. Отдельная линия с автоматом и УЗО 30 мА, таймер.

Крепление

Только с зазором: на шпильках с дистанционными втулками к стене или к подложке.. 3–4 шпильки М6 на букву, втулки 30–50 мм из алюминия или нержавейки; в стене — химический анкер (бетон, полнотелый кирпич) или сетчатая гильза 12×80 (пустотелый кирпич); на подложку — шпилька М6 сквозь композит с гайкой и шайбой.. сверло Ø8 SDS-plus под шпильку М6 на химанкере; Ø12 под гильзу; Ø10 под провод.

Срок службы

Модули до 50 000 ч, блок питания 5–7 лет, металлический корпус 15–20 лет.

Нормы

ГОСТ Р 52044-2003; ПУЭ, гл. 6.4; местный дизайн-код.

Где применяют

банки, нотариусы, юридические фирмы, клиники и стоматологии, рестораны, отели, холлы и ресепшн

Монтаж

1. Шаблон 1:1 на стену, разметка шпилек и проводов
2. Сверление, продувка, химанкер
3. Установка букв с втулками, выравнивание зазора
4. Подключение, проверка ореола в темноте, подстройка

Подойдёт ли моя стена?

Лучше всего матовая светлая. Если стена тёмная, фактурная или облицована глянцем, ставим светлую подложку под буквы.

Можно ли совместить с лицевой подсветкой?

Да, это комбинированные буквы: светится и лицо, и ореол.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
