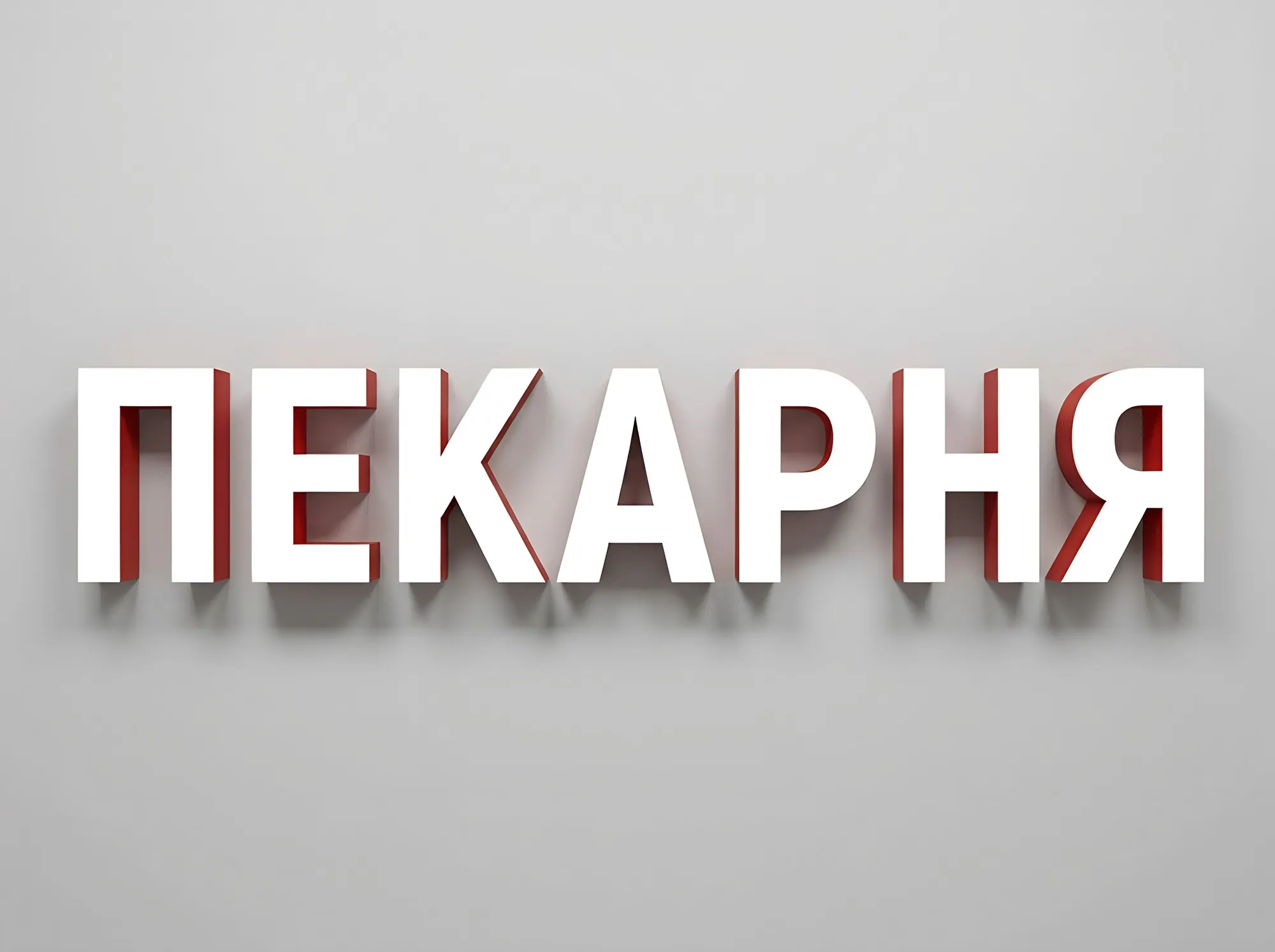

Объёмные буквы с лицевой подсветкой

Артикул: О-001

Самый популярный тип световых букв: яркое ровное лицо, читается за сотню метров.

Корпус буквы собираем из борта ПВХ или алюминия, лицо делаем из опалового или цветного акрила, а внутри ставим линзованные светодиодные модули. Свет выходит через лицевую поверхность ровно, без пятен и теней. Борта красим или оклеиваем в любой цвет, лицо можно сделать цветным, с плёнкой или полноцветной печатью.

Варианты

• борт из ПВХ 3 мм с окраской или плёнкой
• алюминиевый борт 0,6–1 мм с порошковой окраской (гнём на бортогибе)
• лицо из опалового акрила с цветной плёнкой
• лицо из цветного акрила
• лицо с УФ-печатью (градиенты, фото)
• с кантом-рамкой по контуру лица или без канта
• двойное лицо: днём один цвет, ночью другой (технология день-ночь)

Как устроено

Материалы

лицо: акрил опаловый 3 мм (светопропускание 30–50 %) или цветной 3 мм; борт: ПВХ 3 мм, алюминиевая лента 0,6–1 мм, оцинковка 0,5 мм; задник: ПВХ 5–10 мм или композит 3 мм; кант: пластиковый Trim Cap 20–25 мм или алюминиевый

Размеры

Высота букв 150–2000 мм; глубина борта 50–120 мм (чем выше буква, тем глубже борт); минимальная толщина штриха 25–30 мм.

Подсветка

Лицевая: модули SMD 2835 с линзой 160–175° на заднике смотрят на лицо. Шаг между модулями примерно равен глубине буквы: при борте 60 мм — через 60–80 мм. На букву 500 мм обычно 8–14 модулей, 8–15 Вт. Цветовая температура 6500 К (холодный белый) или 4000 К (нейтральный).

Питание

Модули 12 В, 0,72–1,5 Вт каждый, IP67; соединены параллельно, длина цепочки по паспорту модулей (обычно до 20–40 шт. на ввод). Блок питания 12 В IP67 (Mean Well, Arlight) с запасом 20–30 %: на вывеску из 8 букв по 500 мм хватит 100–150 Вт. Блок ставим за подложкой, в техническом коробе или внутри помещения (там его проще обслуживать). Между буквами — ПВС или ШВВП 2×0,75 через отверстие в заднике с силиконовым сальником, по фасаду — в гофре ПНД Ø16 на клипсах. Соединения: клеммы WAGO 221 в коробке IP65 или пайка с клеевой термоусадкой. Ввод 230 В — отдельная линия с автоматом 6–10 А и УЗО 30 мА, фотореле или таймер.

Крепление

Три способа: прямо на стену на шпильках; на подложку из композита; на «раму-гребёнку» (рейсвей) — узкий короб за буквами, где проходят провода и стоит блок питания.. На стену: 3–4 шпильки М6 на букву на химическом анкере (бетон, полнотелый кирпич) или с сетчатой гильзой 12×80 (пустотелый кирпич); на подложку: шпилька М5 с гайкой и шайбой или саморез 3,5×16 изнутри; рама-гребёнка к стене: анкер 10×100 через 500–600 мм; на сэндвич-панель: заклёпка-гайка М6.. сверло Ø8 SDS-plus под химанкер со шпилькой М6 в бетоне и кирпиче; Ø12 (без удара) под сетчатую гильзу в пустотелом кирпиче; Ø10–12 под провод у каждой буквы; Ø9 по металлу под заклёпку-гайку М6.

Срок службы

Модули до 50 000 ч (около 10 лет по 12–14 ч в сутки), блок питания 5–7 лет, акрил не желтеет 7–10 лет, алюминиевый борт 15 лет.

Нормы

ГОСТ Р 52044-2003; ПУЭ, гл. 6.4 «Световая реклама, знаки и иллюминация»; местные правила благоустройства и дизайн-код (часто требуют только отдельные буквы без подложки).

Где применяют

фасадные вывески магазинов, аптек, кафе, вывески учреждений, торговые и бизнес-центры, крышные установки

Монтаж

1. Печатаем бумажный шаблон 1:1 с точками шпилек и отверстиями под провод
2. Крепим шаблон по лазерному уровню, сверлим
3. Продуваем отверстия, заполняем химанкером, вставляем буквы
4. Выводим провода, собираем цепь в коробке IP65
5. Подключаем блок питания, проверяем каждую букву
6. Снимаем защитную плёнку, сдаём объект

Сколько потребляет одна буква?

Буква высотой 50 см берёт 8–15 Вт, метровая — 25–40 Вт.

Почему у вас нет пятен на лице?

Мы подбираем шаг модулей под глубину борта и используем модули с широкой линзой 160–175°, поэтому свет расходится равномерно.

Что такое «день-ночь»?

Перфорированная плёнка на лице: днём буква выглядит, например, чёрной, а ночью светится белым. Так соблюдают брендбуки с тёмными буквами.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
