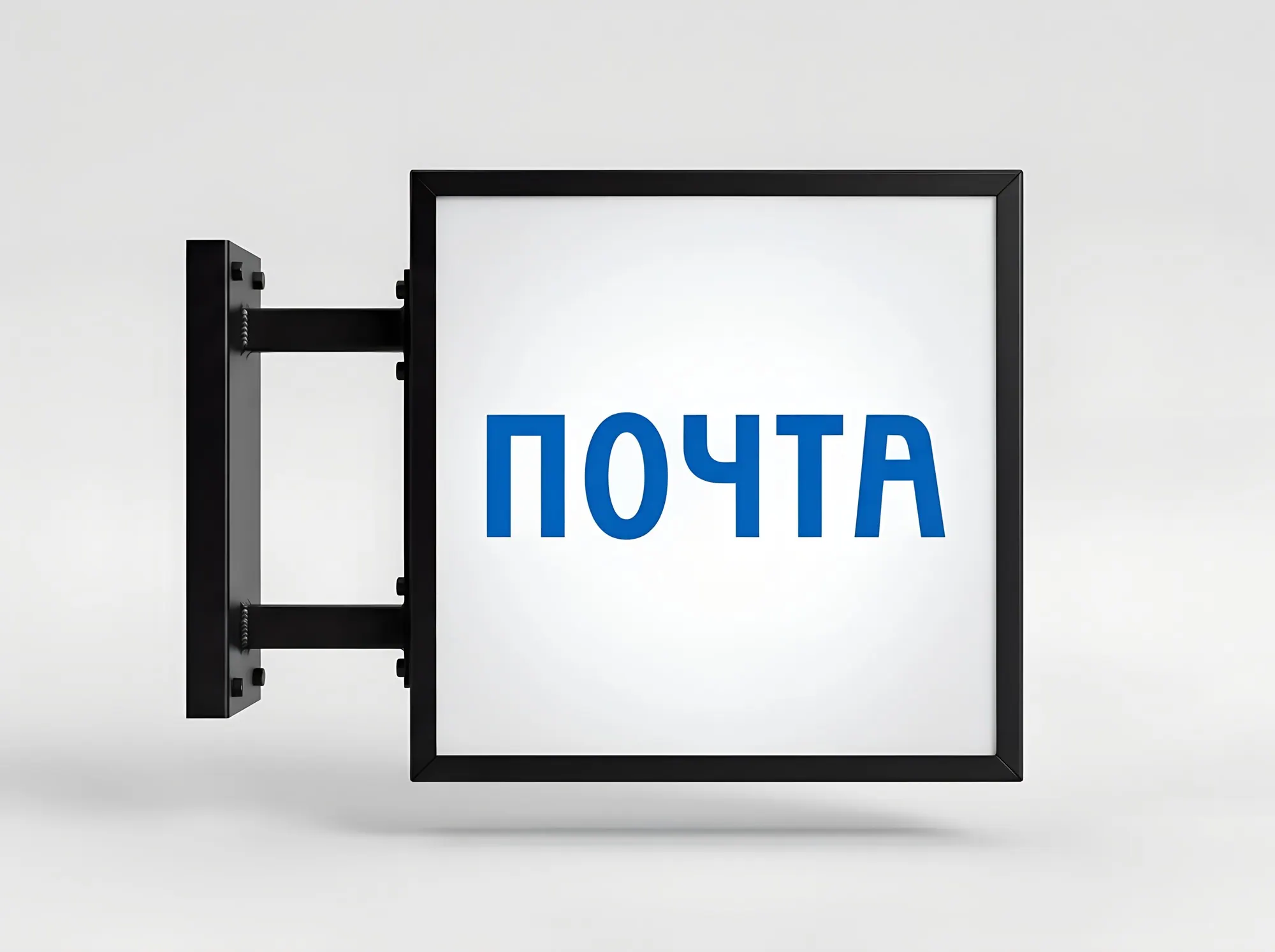

Панель-кронштейн (консольная вывеска)

Артикул: В-006

Видна вдоль улицы, когда фасадную вывеску уже не разглядеть.

Двусторонний световой или несветовой короб на консоли, перпендикулярно фасаду. Пешеход замечает его издалека, пока идёт по тротуару, и для небольших магазинов и аптек это часто главный рекламоноситель. Консоль рассчитываем на ветер и снег и крепим через опорный фланец к несущей стене.

Варианты

• двусторонний световой короб
• фигурный по логотипу
• плоский несветовой на кованом или трубном кронштейне
• с объёмными буквами с обеих сторон
• номер дома на кронштейне с подсветкой

Как устроено

Материалы

короб: алюминиевый профиль или композит 3–4 мм; лицо: акрил 3–5 мм, баннер, поликарбонат; кронштейн: труба 40×20 или 40×40 ×2 мм, фланец 4–6 мм, порошковая окраска или горячий цинк

Размеры

Квадрат от 500×500 до 1000×1000 мм, круг Ø500–800 мм; глубина 100–200 мм; зазор от стены 100–150 мм.

Подсветка

Внутренняя подсветка модулями на обе стороны.

Питание

Модули 12 В IP67 на центральной перегородке, светят в обе стороны; блок питания 12 В IP67 внутри короба или в помещении. Кабель идёт внутри полой трубы кронштейна прямо в стену, поэтому снаружи не виден. Отдельная линия с автоматом 6 А и УЗО 30 мА.

Крепление

Кронштейн с опорным фланцем крепим к несущей стене на 4 анкера, короб к кронштейну на болтах.. Анкерный болт 10×100 или химанкер со шпилькой М10 (4 шт.) к бетону и кирпичу; в пустотелом кирпиче — сетчатая гильза 16×85; короб к кронштейну — болт М8 с гайкой и шайбами.. сверло Ø10 SDS-plus под анкер 10×100; Ø12 под химанкер М10 в полнотелом кирпиче; Ø16 под гильзу.

Срок службы

Светодиоды до 50 000 ч, блок питания 5–7 лет, кронштейн с цинкованием 15 лет и более.

Нормы

ГОСТ Р 52044-2003; ПУЭ, гл. 6.4; местные правила благоустройства (высота нижнего края, вылет, размер консоли).

Где применяют

аптеки, кафе, салоны на первых этажах, «Почта», «Банкомат», номера домов, узкие улицы исторического центра

Монтаж

1. Выбор высоты: нижний край обычно не ниже 2,5 м над тротуаром
2. Разметка фланца по уровню и сверление
3. Установка анкеров и затяжка динамометрическим ключом
4. Навеска короба, подключение кабеля через кронштейн
5. Проверка люфта и свечения

На какой высоте вешать консоль?

Нижний край обычно не ниже 2,5 м над тротуаром, а максимальный вылет задаёт дизайн-код. Требования вашего города проверяем заранее.

Выдержит ли подсветка мороз и дождь?

Да, все компоненты IP67, а ввод кабеля сделан внутри кронштейна и защищён от воды.
