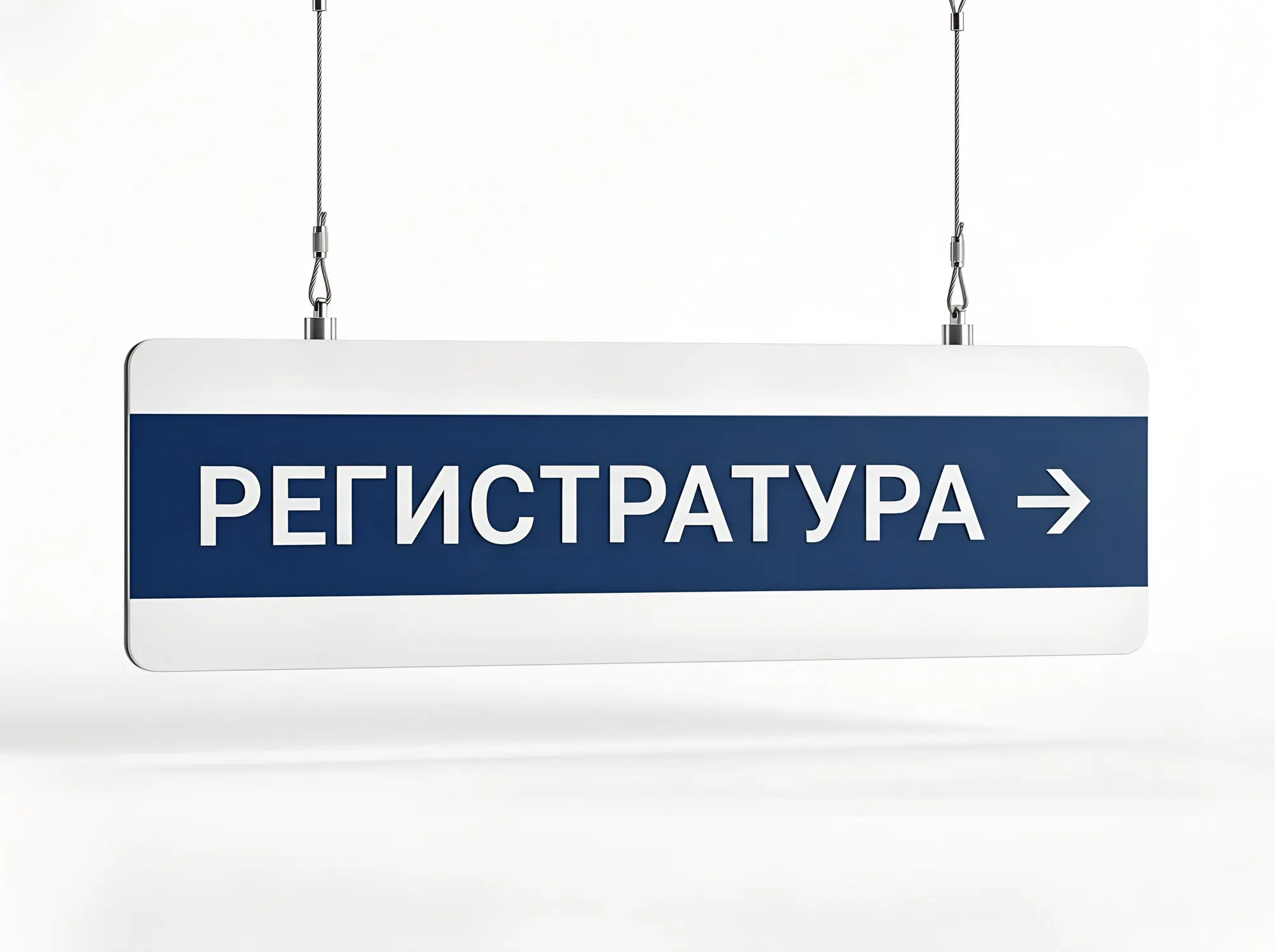

Подвесной (потолочный) указатель

Артикул: Н-003

Висит над головами и виден с конца коридора, даже когда в холле толпа.

Двусторонний указатель на тросах или штангах под потолком. Его видно издалека и поверх людей, поэтому без подвесных указателей не обойтись в больших холлах, длинных коридорах и залах ожидания. Делаем плоские панели, профильные короба и световые версии, а крепление подбираем под любой потолок: бетонную плиту, «Армстронг», реечный или натяжной.

Варианты

• плоская двусторонняя панель
• короб из алюминиевого профиля со вставками
• световой (см. «Световой указатель»)
• на тросах, на жёстких штангах, на потолочной рейке
• с карманом под сменную надпись
• многоуровневый: несколько панелей на одном подвесе

Как устроено

Материалы

алюминиевый композит 3–4 мм; ПВХ 5–10 мм для лёгких больших панелей; акрил 5–8 мм; алюминиевый профиль толщиной 25–50 мм; трос из нержавеющей стали Ø1–1,5 мм, штанга Ø10–16 мм

Размеры

600×150, 900×200, 1200×300, 1500×300, 1800×400 мм; толщина 3–50 мм

Крепление

Трос или штанга от потолочного анкера к верхнему торцу панели; на «Армстронге» через клипсу на Т-профиль или трос, пропущенный к плите перекрытия. Бетон: анкер-клин М6 с кольцом или потолочный анкер с крюком М6; тросовый комплект с цанговым зажимом для регулировки длины; «Армстронг»: клипса на Т-профиль 24 мм; на панели торцевые зажимы или резьбовые втулки М4. сверло Ø6–8 по бетону перфоратором; в панели Ø3–4 под зажимы

Срок службы

10–15 лет; тросовые комплекты из нержавеющей стали не ржавеют

Нормы

СП 59.13330.2020: низ навесной информации не ниже 2,2 м от поверхности пути движения; ADA (США) требует не менее 80 дюймов (2,03 м)

Где применяют

холлы МФЦ и поликлиник, длинные коридоры, залы ожидания, вокзалы, ТЦ, склады

Монтаж

1. Выбрать точку так, чтобы низ указателя был не ниже 2,2 м от пола (лучше 2,3–2,5 м)
2. Разметить на потолке две точки по ширине панели
3. Установить анкеры, навесить тросы
4. Закрепить панель и выставить по уровню цанговыми зажимами
5. Проверить видимость с обеих сторон коридора

Выдержит ли «Армстронг»?

Лёгкую панель до 2–3 кг держит Т-профиль через клипсу. Тяжёлые и световые указатели вешаем на трос, который проходит сквозь плиту к бетонному перекрытию.

На какой высоте вешать?

Нижний край не ниже 2,2 м по СП 59; на практике 2,3–2,5 м, чтобы не задевали высокие люди и тележки.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
