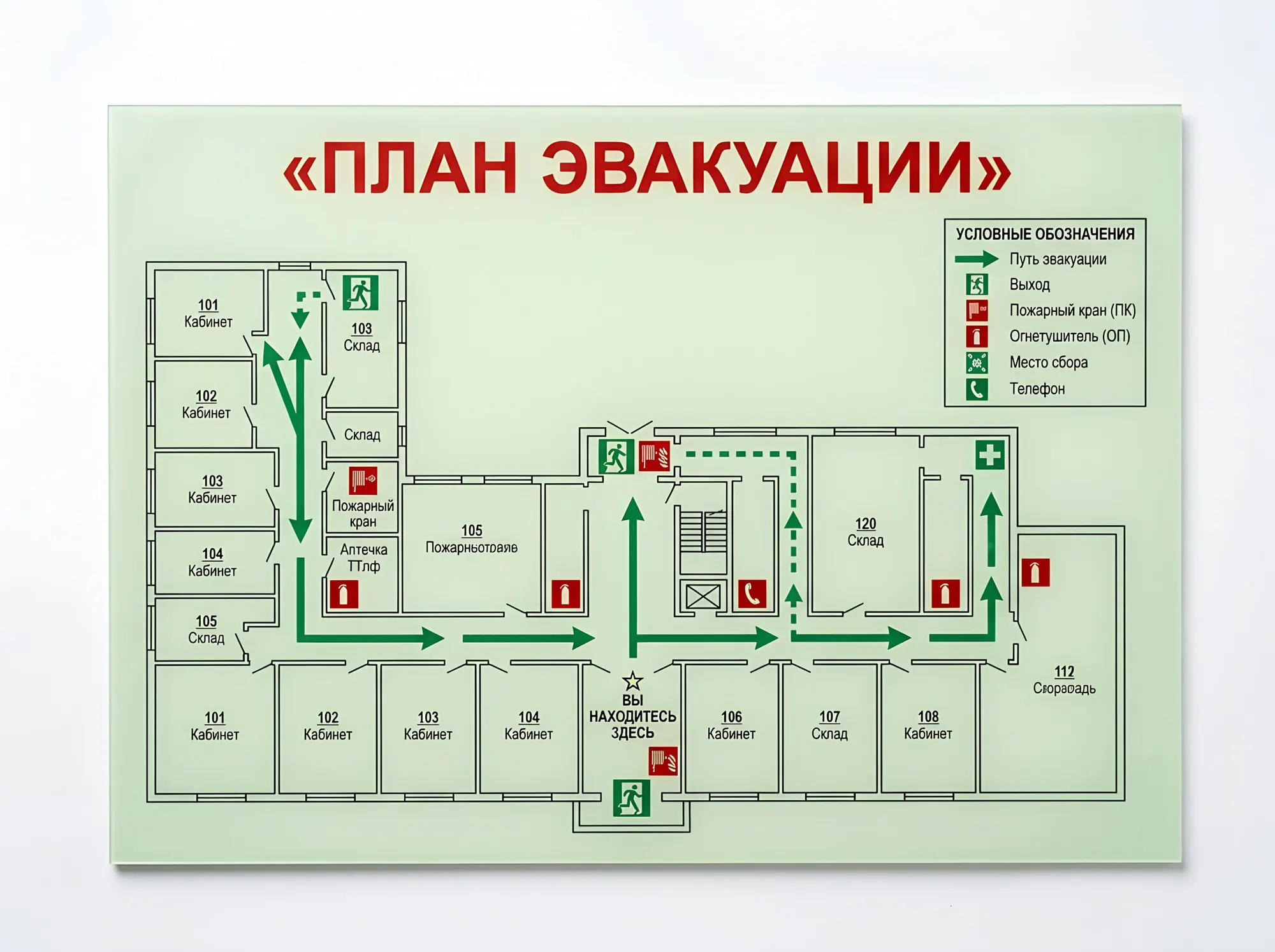

Разработка плана эвакуации «под ключ»

Артикул: Э-001

Приезжаем, обмеряем этаж, чертим и сдаём план, который пройдёт любую проверку МЧС.

Делаем план эвакуации с нуля: выезд на объект, обмер помещений лазерным дальномером, чертёж по ГОСТ 34428-2018, расстановка знаков, огнетушителей, кранов и кнопок пожарной сигнализации. Если есть поэтажные планы БТИ, берём их за основу и сверяем с натурой: перегородки, которых нет в техпаспорте, обязательно попадут на план. Макет согласуем с вами и ответственным за пожарную безопасность, потом печатаем на фотолюминесцентной основе и вешаем сами.

Варианты

• этажный план (весь этаж)
• секционный план (часть этажа, крыло)
• локальный план (для отдельного помещения: кабинет, гостиничный номер, палата, класс)
• план территории (наружный) с местами сбора
• план с текстовой частью «Действия при пожаре» и таблицей телефонов
• план на двух языках (русский и английский или национальный)

Как устроено

Материалы

фотолюминесцентная плёнка ФЭС с яркостью по ГОСТ 34428-2018; основа: ПВХ 3 мм, композит 3 мм, алюминий 1,5 мм; защита: УФ-ламинат, акрил 2 мм, силикатное стекло 2–3 мм

Размеры

Этажный и секционный план не меньше 600×400 мм, локальный не меньше 400×300 мм. Ходовые форматы 600×400, 700×500, 800×600 мм, для больших этажей 1000×700 мм и крупнее.

Подсветка

Самосвечение фотолюминесцентного слоя после отключения света, без электропитания.

Крепление

Настенный монтаж на высоте 1,5–1,7 м до центра плана, напротив выхода с лестницы или у лифтового холла, в зоне освещённости не меньше 150 лк, чтобы плёнка успевала зарядиться.. По бетону и кирпичу дюбель 6×30 с саморезом 4,0×40 (4 точки). По гипсокартону металлический дюбель «бабочка» или дюбель «Driva» 12×32 с саморезом 4,2×38. По дереву саморез 3,5×35 без дюбеля.. Сверло Ø6 мм SDS-plus по бетону, глубина 40 мм. Под «Driva» по ГК сверло не нужно, его вкручивают шуруповёртом; под «бабочку» сверло Ø10 по металлу.

Срок службы

Фотолюминесцентный слой работает не меньше 5 лет в помещении. План нужно переделывать при любой перепланировке.

Нормы

ГОСТ 34428-2018 (ФЭС, планы эвакуации), ГОСТ 12.4.026-2015 (знаки), Правила противопожарного режима в РФ (ППРФ № 1479), СП 1.13130.2020

Где применяют

школы и детские сады, поликлиники и больницы, МФЦ, отделения СФР, ФНС, Почты России, офисы и бизнес-центры, гостиницы и хостелы, торговые центры и магазины, склады и производственные цеха, суды и административные здания

Монтаж

1. Обмер этажа и фотофиксация путей эвакуации, дверей, средств пожаротушения
2. Чертёж в масштабе, расстановка знаков по ГОСТ 12.4.026-2015 и пиктограмм ГОСТ 34428-2018
3. Согласование макета с ответственным за ПБ
4. Печать на ФЭС-материале, ламинация или установка в рамку
5. Разметка места: проверка по уровню, высота 1,5–1,7 м до центра
6. Сверление, установка дюбелей, крепление плана
7. Проверка свечения в темноте, сдача по акту с электронным макетом

Кому план эвакуации обязателен?

Зданиям, где на этаже одновременно может находиться больше 10 человек, и объектам с ночным пребыванием людей. На практике это почти любая организация с посетителями.

Можно сделать план по документам БТИ, без выезда?

Можно, если вы подтвердите, что планировка не менялась. Но инспектор сверяет план с реальностью, поэтому для старых зданий мы советуем выезд на обмер.

Что вы передаёте вместе с планом?

Готовые планы, электронный макет в PDF и в исходнике, чтобы при перестановке мебели или смене телефонов его можно было быстро обновить.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
