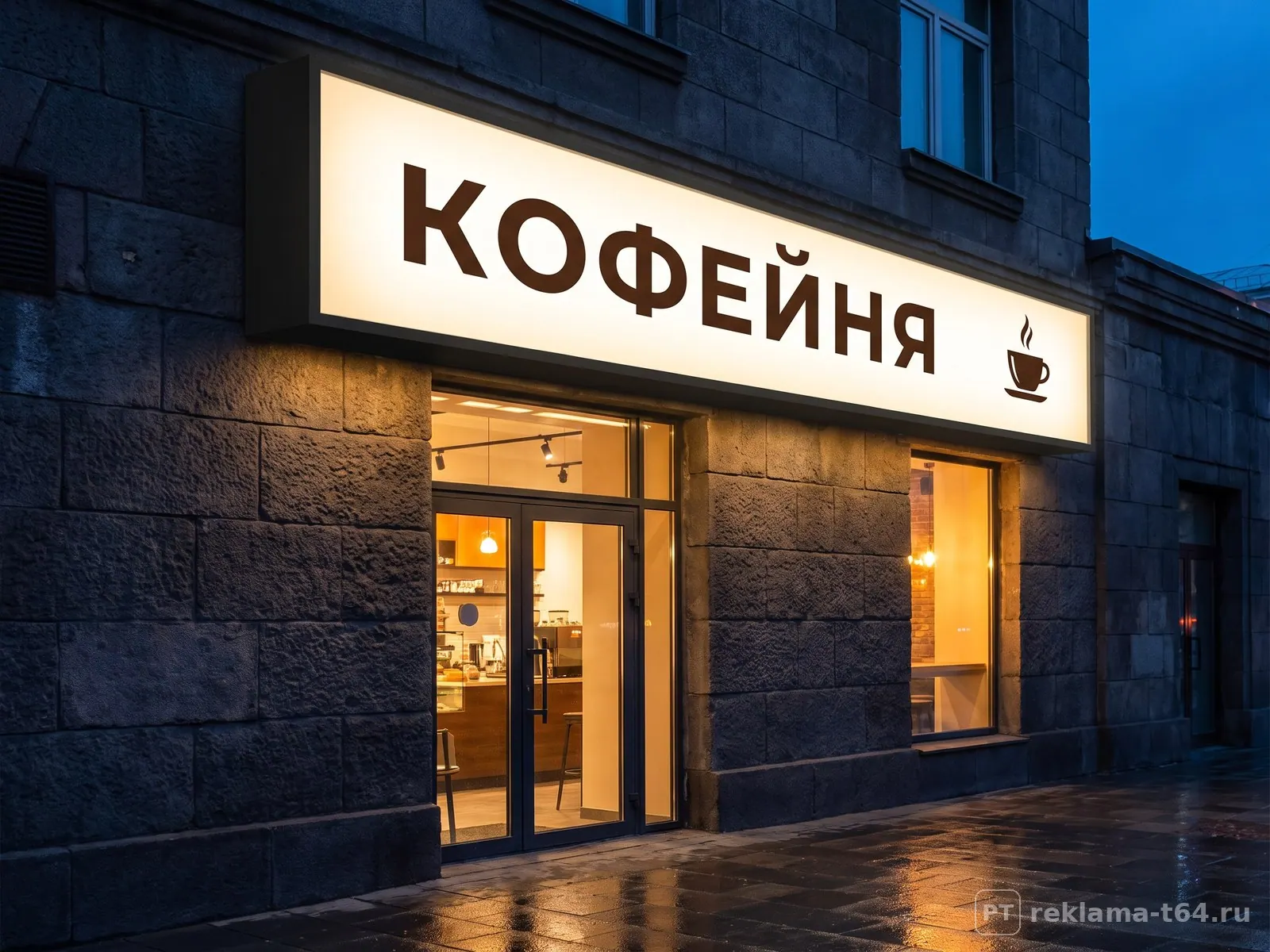

Световой короб (лайтбокс)

Артикул: В-004

Светится всей плоскостью и заметен издалека в любую погоду.

Короб — самая яркая и практичная световая вывеска: равномерно подсвеченное изображение любой сложности, хоть фотография. Корпус из алюминиевого профиля или композита, внутри сетка светодиодных модулей, лицо из баннерной ткани, акрила или поликарбоната. Картинка меняется заменой лицевой части, корпус и электрика остаются.

Варианты

• односторонний настенный
• двусторонний на кронштейне или подвесе
• с баннерным полотном на натяжной системе
• с акриловым лицом и аппликацией плёнкой
• с полноцветной печатью по акрилу
• с антивандальным поликарбонатом
• с открывающейся крышкой для обслуживания

Как устроено

Материалы

корпус: алюминиевый коробочный профиль глубиной 100–150 мм или композит 3–4 мм; лицо: баннер Backlit или Frontlit 440–510 г/м², акрил опаловый 3–5 мм, монолитный поликарбонат 3–4 мм; задняя стенка: композит 3 мм или оцинковка 0,5–0,7 мм; транслюцентные плёнки Oracal 8500, сольвентная или УФ-печать

Размеры

От 500×500 мм до 2000×6000 мм одним полотном; глубина 100–200 мм (чем глубже, тем ровнее свет).

Подсветка

Внутренняя подсветка: модули 2835 сеткой по задней стенке с шагом 120–200 мм, 40–60 модулей на м²; в двустороннем коробе модули направлены на обе стороны.

Питание

Мощность 50–70 Вт на м². Модули 12 В IP65–IP67, блок питания 12 В IP67 с запасом 20–30 % внутри короба на задней стенке, доступ через съёмную лицевую часть. Кабель 230 В вводится через сальник PG9 в задней стенке, отдельная линия с автоматом 6–10 А и УЗО 30 мА, включение по таймеру или фотореле.

Крепление

На стену через Z-образные кронштейны или стальной уголок 40×40; двусторонний — на консольный кронштейн или тросовый подвес.. Уголок или кронштейн к бетону и кирпичу: рамный дюбель или анкер 10×100 с шагом не более 600 мм, минимум 4 точки; к сэндвич-панели: саморез 5,5×25 со сверлом и EPDM-шайбой в несущий прогон; короб к уголку: болт М6×20 или саморез 4,2×19 по металлу.. сверло Ø10 SDS-plus по бетону и кирпичу; по металлу саморезы со сверлом идут без предварительного сверления.

Срок службы

Светодиоды до 50 000 ч, блок питания 5–7 лет, корпус 10 лет и более; баннерное лицо 3–5 лет на солнце, акрил 7–10 лет.

Нормы

ГОСТ Р 52044-2003; ПУЭ, гл. 6.4; местные правила благоустройства и дизайн-код.

Где применяют

магазины, аптеки, кафе, режим работы и меню, АЗС, автосервисы, торговые центры и вокзалы

Монтаж

1. Разметка точек крепления по уровню
2. Установка опорных уголков
3. Навеска короба и фиксация болтами
4. Ввод кабеля через заднюю стенку в сальнике
5. Подключение блока питания, проверка равномерности свечения

Можно поменять картинку без нового короба?

Да. Натяжное полотно или акриловое лицо снимаются, ставим новое изображение, а корпус и электрика остаются.

Почему у дешёвых коробов видны пятна?

Слишком маленькая глубина и редкая сетка модулей. Мы считаем шаг под глубину: при 120 мм ставим модули через 120–150 мм, и пятен нет.

Сколько потребляет короб 1×3 м?

Около 150–200 Вт, примерно как два холодильника в режиме ожидания.
