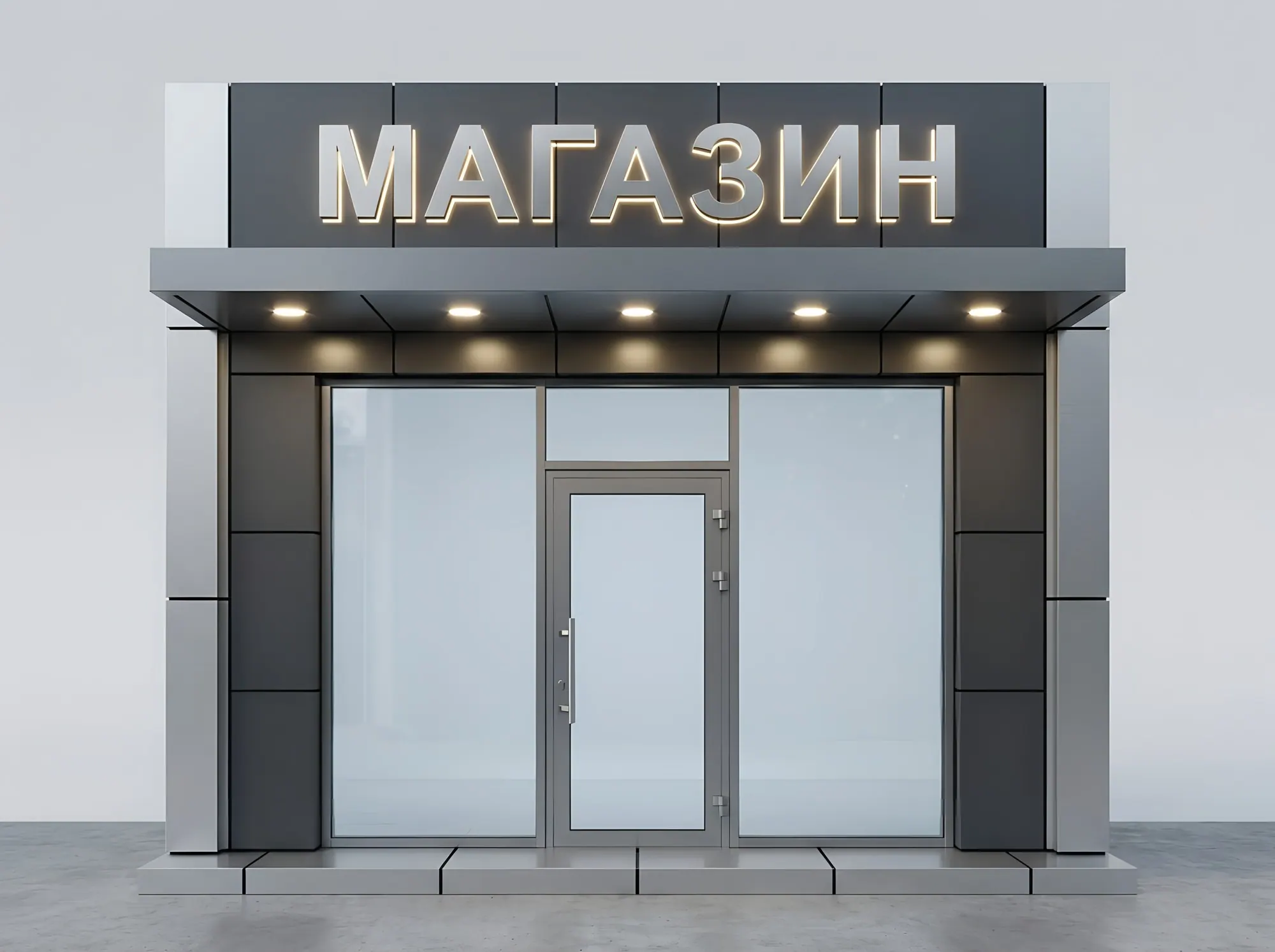

Входная группа из композита

Артикул: В-014

Вход, который выглядит как часть дорогого фасада.

Облицовываем портал входа, козырёк и простенки композитными кассетами на металлической подсистеме и встраиваем туда вывеску, подсветку и навигацию. Старые стены, трубы и кабели скрываются под ровной облицовкой. Получается цельный фирменный вход «под ключ», от проекта до подключения светильников.

Варианты

• портал с вывеской над входом
• козырёк из композита со встроенными светильниками
• облицовка колонн и простенков
• входная группа с объёмными буквами на фризе
• входная группа по брендбуку сети

Как устроено

Материалы

композит 3–4 мм, обшивка 0,21–0,5 мм; сердечник PE или негорючий FR (Г1); подсистема: оцинкованный профиль Г, П, 40×20 или 40×40, кронштейны; каркас козырька: труба 60×40, 80×40, лист 4 мм; водосток и отлив из оцинковки с полимером

Размеры

Под конкретный вход: обычно ширина 2–8 м, высота портала 3–5 м, вылет козырька 1–2 м.

Подсветка

Встроенные точечные светильники в козырёк, подсветка вывески, светодиодная линия по контуру.

Питание

Светильники 230 В IP65 или 12/24 В IP67 с блоками питания в сервисной зоне; кабель ВВГнг(А)-LS 3×1,5 внутри подсистемы в гофре, распаечные коробки IP65, отдельная группа с автоматом и УЗО 30 мА, фотореле.

Крепление

Кронштейны подсистемы крепим к несущей стене, на направляющие навешиваем кассеты (на иклях, на заклёпках или открытым способом). Козырёк — отдельный несущий каркас на анкерах.. Кронштейны к бетону и кирпичу: фасадный анкер 10×100 с паронитовой прокладкой; направляющие к кронштейнам: заклёпки 5×12 из нержавейки или алюминия; кассеты: икли и самонарезающие винты 4,2×16; каркас козырька: химанкер М12 или анкерный болт 12×120.. сверло Ø10 SDS-plus под фасадный анкер; Ø5,1 по металлу под заклёпку 5 мм; Ø14 под химанкер М12.

Срок службы

Композит и оцинкованная подсистема 20–25 лет, светильники 50 000 ч.

Нормы

СП 293.1325800.2017 (системы фасадные навесные вентилируемые); ФЗ-123 и СП 2.13130 — требования к пожарной опасности облицовки; ГОСТ Р 52044-2003 для вывески; СП 20.13330.2016 для козырька.

Где применяют

магазины и аптеки в жилых домах, банки и офисы, МФЦ и поликлиники, автосалоны и АЗС

Монтаж

1. Обмер и раскладка кассет по чертежу
2. Монтаж кронштейнов и направляющих по уровню
3. Прокладка кабелей внутри подсистемы
4. Монтаж каркаса козырька
5. Навеска кассет и вывески
6. Подключение света, герметизация примыканий

Нужен ли негорючий композит?

На путях эвакуации и на зданиях выше определённой высоты нужен материал с подтверждённым классом пожарной опасности (FR, А2). Подбираем по проекту здания.

Можно ли переделать существующий вход без демонтажа?

Обычно да: подсистема садится поверх старой отделки и крепится к несущей стене.

Рассчитаем стоимость за 1 рабочий день: 8 903 380-21-00 (пн–пт 9:00–18:00) или t909909@yandex.ru
