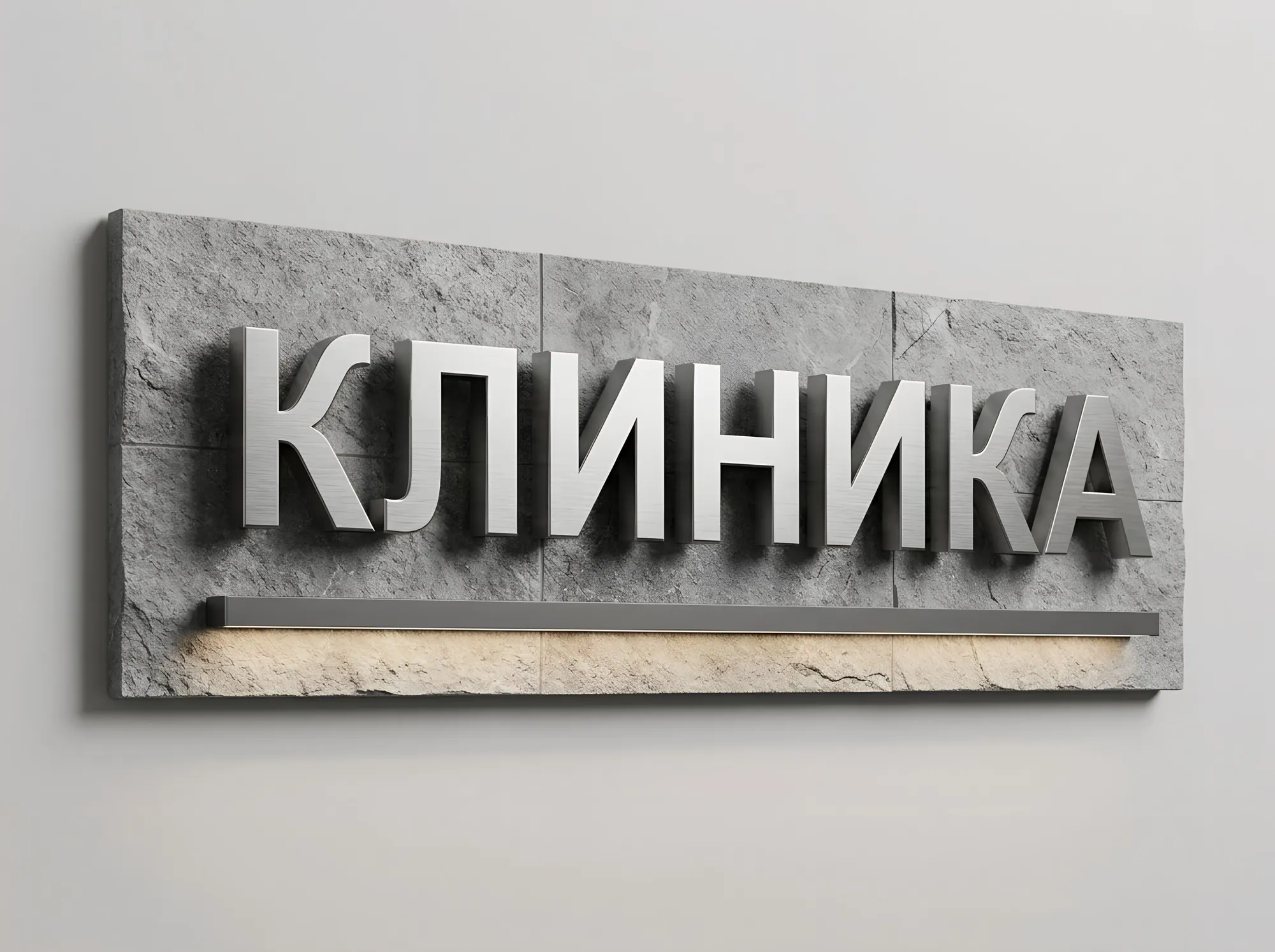

Вывеска со скрытой линейной подсветкой фасада

Артикул: В-023

Источника света не видно, а надпись и стена вокруг мягко светятся ровным полем.

Буквы или панель крепятся на стену, а вдоль них, в цокольной планке, нише или под козырьком, прячется линейный светильник типа wall-washer. Свет скользит по фасаду и подчёркивает рельеф букв мягкими тенями. Решение выбирают архитекторы для бизнес-центров, клиник и жилых комплексов: днём на фасаде нет лишних светильников, а ночью нет кричащего свечения.

Варианты

• подсветка снизу из короба-цоколя
• подсветка сверху из-под козырька входной группы
• светильник в фрезерованном пазу подложки
• двусторонняя заливка для высоких фасадов
• с регулировкой яркости и сценариями

Как устроено

Материалы

линейный светодиодный светильник в алюминиевом профиле, асимметричная линза 10×60°, IP66–IP67; буквы: нержавеющая сталь, алюминий или ПВХ с окраской, глубина 30–100 мм; короб-планка из композита 4 мм или гнутой стали 1,5 мм

Размеры

Длина светового поля 1–20 м, высота засветки 0,5–3 м; светильники секциями 0,5, 1 и 1,5 м.

Подсветка

Внешняя скользящая подсветка линейными светильниками с асимметричной оптикой; 3000–4000 К или RGBW для праздничных сценариев.

Питание

Светильники на 24 В от блока питания IP67 с запасом 25 %; при длине более 10 м питание с двух сторон. Линия 230 В от щита через автомат 6–10 А и УЗО 30 мА, управление таймером или DALI.

Крепление

Светильники ставим на поворотные кронштейны в короб-планку или под козырёк, буквы — на стену на шпильках с дистанционными втулками.. Кронштейн светильника: анкер-шуруп 6×40 в бетон или дюбель 6×40 с шагом 500 мм; короб-планка: рамный дюбель 10×100 с шагом 600 мм; буквы: шпилька М6 на химанкере, глубина заделки 60 мм.. сверло Ø6 и Ø10 SDS-plus по бетону; Ø8 под химанкер для шпильки М6; Ø4,2 по металлу под заклёпки в планке.

Срок службы

Светильники 50 000–60 000 ч; профиль и линза не желтеют 10+ лет; буквы из нержавейки практически вечны.

Нормы

ПУЭ, гл. 6.4 «Световая реклама, знаки и иллюминация»

Где применяют

бизнес-центры и офисные здания, медицинские клиники, жилые комплексы и апарт-отели, банки, нотариальные палаты, административные здания

Монтаж

1. Светотехнический расчёт и выбор оптики
2. Монтаж букв на шпильки по шаблону
3. Установка короба-планки и кронштейнов
4. Монтаж светильников, проводка в планке
5. Наводка угла и вечерняя проверка равномерности

Свет будет ровным или пятнами?

Асимметричная линза разносит свет на 1–3 м вверх без пятен. Шаг и угол подбираем расчётом, а на объекте проверяем вечером.

Можно ли так подсветить старые буквы?

Да. Если буквы несветовые, добавляем планку со светильником снизу, и вывеска становится видна ночью без переделки.

Что делать зимой со снегом в нижней планке?

Делаем планку с уклоном и дренажными отверстиями, а стекло светильника ставим под углом, чтобы снег не задерживался.
