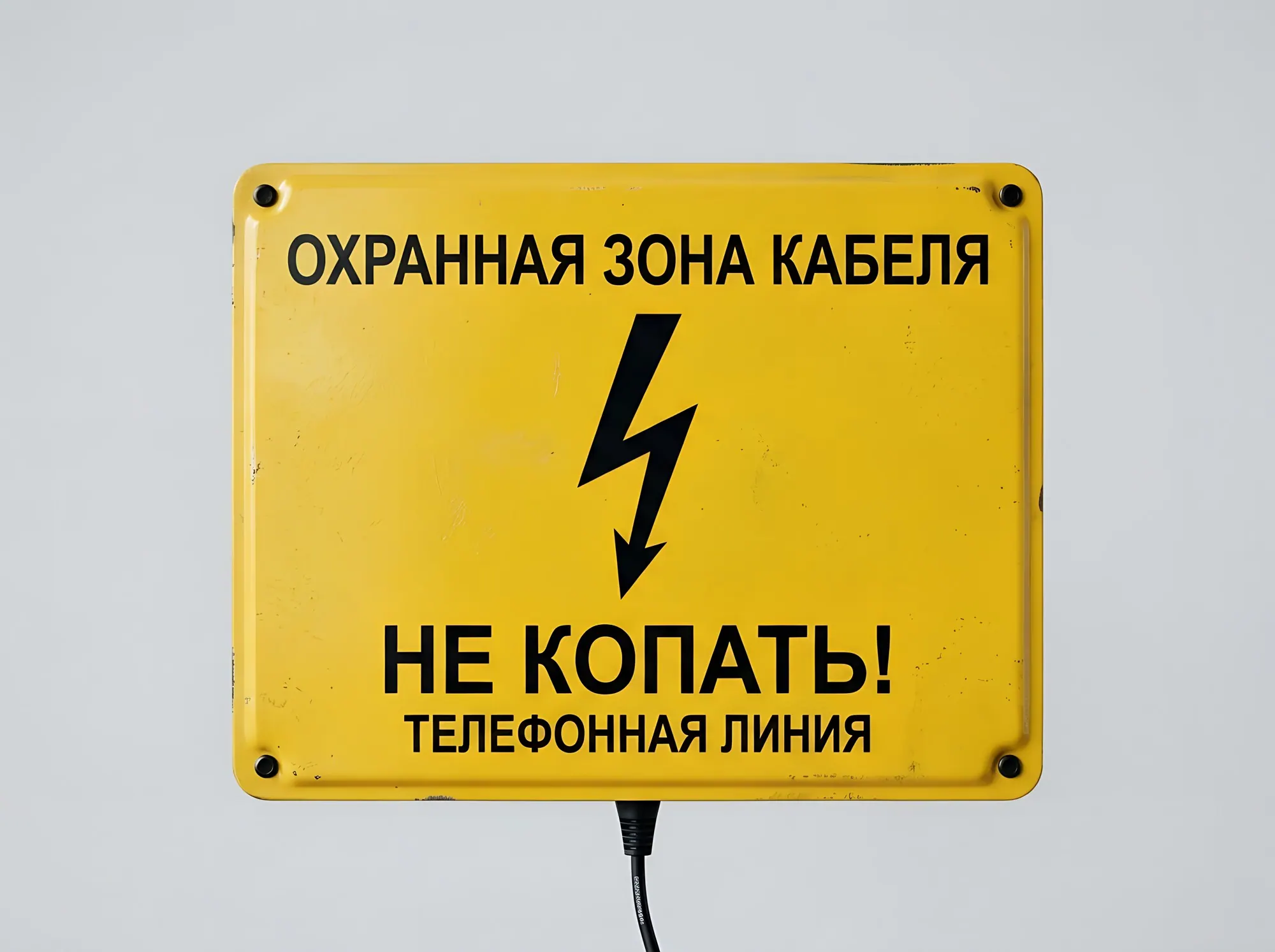

Знаки охранной зоны кабеля и газопровода

Артикул: Т-090

Экскаваторщик увидит табличку раньше, чем повредит кабель.

Опознавательные знаки и таблички на столбиках для подземных кабельных линий, газопроводов, водоводов: «Охранная зона кабеля», «Не копать», с указанием глубины, владельца и телефона. Устанавливаются по трассе и на поворотах линий.

Варианты

• «Охранная зона кабеля. Не копать»
• «Газопровод» с привязкой к трассе
• с телефоном владельца сетей
• на опознавательном столбике
• на стену здания с привязками

Как устроено

Материалы

оцинкованная сталь 0,8 мм; композит 3 мм; световозвращающая плёнка; столбики из трубы или полимера

Размеры

200×280, 300×400 мм.

Крепление

На стойку, вкопанную в грунт с бетонированием, или на заглубляемый колышек для временной установки.. стойка из профильной трубы 40×40 или 60×40 мм с грунтом и покраской, глубина заложения 0,6–0,8 м; бетон М200; болты М6 или заклёпки 4,8 мм для крепления полотна.. сверло ямобур Ø150–200 мм; в стойке — Ø6,5 под болты.

Срок службы

15–20 лет и более: металл не боится ультрафиолета, мороза и осадков.

Нормы

Правила установления охранных зон объектов электросетевого хозяйства (постановление Правительства РФ № 160 от 24.02.2009) — для кабельных линий.

Где применяют

электросетевые компании, газораспределительные организации, водоканалы, промышленные предприятия

Монтаж

1. Пробурить яму на 0,6–0,8 м.
2. Установить стойку по уровню, залить бетоном.
3. Через 3 суток закрепить информационное полотно.
4. Закрыть торцы трубы заглушками.

Где ставятся знаки?

По трассе на поворотах, пересечениях и на прямых участках с интервалом, установленным владельцем сетей.

Можно со световозвращением?

Да, особенно для трасс вдоль дорог.
